简易光控照明灯

浏览
发布时间 2009-06-03

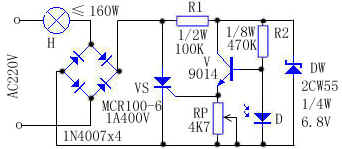

这个光控照明灯电路,它的自动开关控制是由可控硅的导通和阻断来完成的,而可控硅的导通和阻断又是受光控电路所控制的。达到白天灯灭,晚上灯亮的控制状态。电路结构简单,元件少,如下图所示:

光控灯

工作原理:
220V交流电通过灯泡H及全桥整流后,变成直流脉动电压,作为正向偏压,加在可控硅VS及R支路上。白天,亮度大于一定程度时,光敏二极管D呈现底阻状态≤1KΩ,使三极管V截止,其发射极无电流输出,单向可控硅VS因无触发电流而阻断。此时流过灯泡H的电流≤2.2mA,灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V,对三极管起保护作用。夜晚,亮度小于一定程度时,光敏二极管D呈现高阻状态≥100KΩ,使三极管V正向导通,发射极约有0.8V的电压,使可控硅VS触发导通,灯泡H发光。RP用于调节设定灯亮或灯灭的光照度值。

安装与调试:
安装时,将装焊好的印制板放入透明塑料盒内并固定好,将它与受控电灯H串联,并让它正对着天幕或房子采光窗前较明亮的空间,避免3米以内夜间灯光的直接照射。调试宜傍晚时进行,调节RP阻值的大小,使受控电灯H在适当的亮度下点亮。
