压迫式物品防盗报警装置

浏览
发布时间 2009-06-14

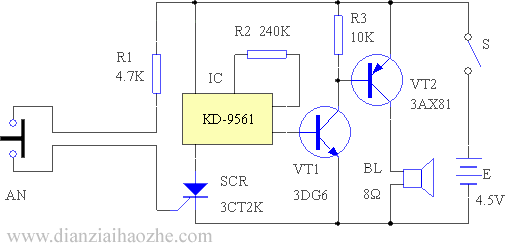

  压迫式防盗报警器是物品防盗的一种控制方法,平时报警器隐藏在物品下方,由于受物品压力作用报警器处于防盗警戒状态,当物品被提起时,报警器立刻报警。为说明其原理我们来看下面这个简单电路:

压迫式物品防盗报警装置

  电路中,可控硅SCR、电阻R1和轻触开关AN组成触发开关电路;IC1、R2、VT1、VT2和BL组成模拟警笛声电路。平时,AN受到物品的压力作用,使其两常闭触点断开,可控硅无触发信号而阻断,报警器不工作。当物品被提起时,AN两触点自动闭合,可控硅触发端经R1从电源正极获得触发信号导通,IC1通电工作,其输出端输出的警笛声电信号经VT1、VT2功率放大,推动扬声器发出宏亮的报警声。此时,即使将家电放回原处或破坏掉AN,也无法阻止报警声。只有主人打开与报警器安装在一起且其他人一时很难找到的开关S,才能解除报警。

  上面所述就是压迫式防盗报器的基本工作原理,实际应用报警产品会有多种线路形式,比如用于旅行防盗的便携式小体积报警器,它会有无线传声和无线控制功能;用于机要和仓库等防盗会有静默报警功能等等。
