3CTS1双向可控硅(1A/400V)

浏览
发布时间 2009-06-10

  3CTS1 型双向可控硅元件主要用于调光、调速、变频电路等,是一种通用型器件。其阻断电压大于400V,通态压降小,触发可靠,采用TO-92 封装。

  3CTS1 极限参数:(除非另有规定 Tamb= 25℃)

  • 断态重复峰值电压(VDRM): 400 V
  • 通态平均电流(IT(AV)): 1 A
  • 通态不重复浪涌电流(ITSM): 10 A
  • 结温(Tj): 110℃
  • 贮存温度(Tstg): -40℃~+110℃

  3CTS1 电参数:(除非另有规定 Tamb= 25℃)

  • 通态峰值电压(VTM): 1.7 V (ITM=1.2A)
  • 断态重复峰值电流(IDRM):100A (VDRM=400V; RGK=1kΩ)
  • 维持电流(IH ):50mA (VD=12V; IGT=0.1A )
  • 控制极触发电流(IGT ):10~50mA
  • 控制极触发电压(VGT):1.5V

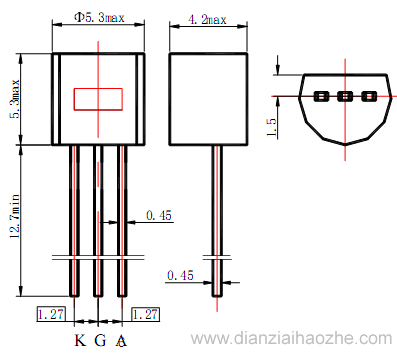

  3CTS1 引脚功能和外形尺寸参考:

3CTS1 双向可控硅
