分立元件光控声控自动照明灯

浏览
发布时间 2009-04-10

  本文介绍的光控声控照明灯全部采用分立元件制作而成,适合电子爱好者学习基础电路的实践制作。楼道照明是光控+声控的照明灯自动控制模式的典型应用实例。

  电路图与工作原理

光控声控照明灯

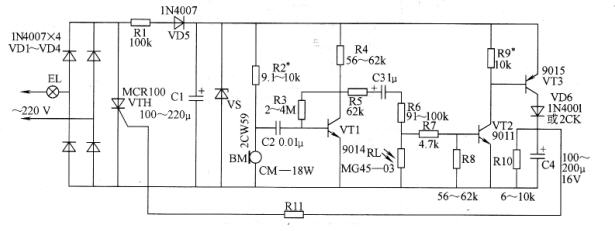

光控声控照明灯电路原理

  220V交流电经桥式整流VD1一VD4、R1、VD5、C1和VS等组成整流滤波稳压电路,为后续电路提供 20V左右的直流电压。当VTH未触发时,VS两端电压约为23V。当VTH被触发之后,VTH导通使VS两端电压降为0.6V左右。在白天,当光线射到光敏电阻器RL上时,RL阻值变得很小,使VT2截止,VT3也截止。C4正极电位为零(或很低),在晶闸管VTH的门极G上无触发电压,晶闸管不导通,使得VDl一VD4所成的桥路不通,作为负载的照明灯中无电流流过,照明灯不亮。

  到了夜晚,如有声响被驻极体话筒BM接收,则VTl工作。VT1一旦工作,C3中就会有电流流过,R6与RL(此时光敏电阻RL的阻值很大)分压使VT2基极电位增高,-VT2由截止变为饱和导通,VT2集电极电位降低,VT3随之导通,C4被迅速充电,C4正极电位升高,当升高到一定程度VTH门极G被触发导通,VTH导通后VD1一WD4所成的桥路接通,照明灯中流过较大电流而被点亮。随后C4通过R10放电,当C4正极电位低于晶闸管VTH触发电压时,晶闸管自动关断,灯泡熄灭。若再有声响则重复以上过程。

  元器件选择

  • VT1和VT2选用9014型晶体管;VT3选用9015型晶体管。
  • VDl一VD5选用l N4007型二极管;VD6选用1N4001或2CK型二极管;VS选用2CW59型稳压二极管
  • VTH选用IA、耐压为600V的单向晶闸管,使用时注意所接的照明灯功率不可太大,以免损坏。
  • 其他元器件均无特殊要求,可按图所标型号及参数进行选用。
