声控、光控照明灯(HD14011)

浏览
发布时间 2009-05-01

  声控、光控照明灯楼道、走廊等公共区域的夜间自动照明。本文介绍一种由HD14011数字电路组成的声光控自动照明灯电路。

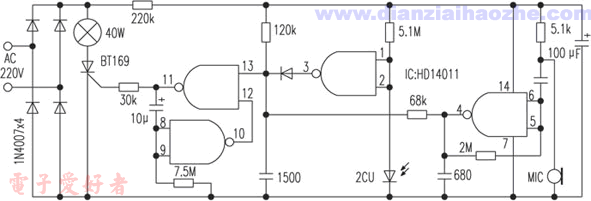

  电路图如下,它用于40W白炽灯电路(实际产品多将声光控电路嵌入灯座中),白天受光控电路限制灯泡不亮,夜间光控电路不起作用,声控电路接收到环境声响即可点亮灯泡。延时数十秒后熄灭。

声控、光控照明灯电路

  电路原理

  220V电源经桥式整流、220kΩ电阻降压、100μF电容滤波后得到5V电压供给数字集成电路HD14011工作。白天有光照时,光电二极管2CU呈低阻状态,IC的{1}、{2}脚为低电位,{3}脚为高电位,白天不论有无声音,即不论{4}脚电位如何,{13}脚始终钳位于高电位,{12}脚也为高电位。因此{11}脚为低电位,可控硅截止,灯泡不亮。

  夜晚无光照时,2CU呈高阻状态,{3}脚为低电位,这时若有人发出声响,驻极体话筒拾取信号,经 {5}、{6}脚输入到放大器放大后由臆脚输出。当{4}脚为低时,{13}脚也为低,{11}脚为高,触发可控硅BT169导通,灯泡点亮。同时10μF电容充电,充电之初{8}、{9}脚为高电位,使{12}脚为低电位。声音过后,{13}脚恢复高电位,但由于{12}脚为低电位,所以{11} 脚继续保持高电位,灯继续点亮。10μF电容继续充电。几十秒钟后,{8}、{9}脚为低电位,{11}脚也翻转为低电位,可控硅截止,灯灭。

  集成电路HD14011是四2输入与非门,双列14脚封装,金属-氧化物-半导体型互补MOS,电源电压7~15V。
  HD14011的兼容型号有:
  CD4011 ZC4011A CD4011B HCF4011 CH4011 C036B F4001 CM4011 CH4011A
  CH4011B CH4011C ZC4011B ZC4011C CC4011 CC4011B DG4011B
  可以选择其中之一型号进行代换。
