人体感应式照明灯控制开关

　　人体感应式照明灯控制开关，不需要机械开关，只要人体靠近控制开关的传感器，就能控制照明灯的亮灭。本文所述电路中的传感器设计感应控制距离为1~2厘米，可以方便的用手进行感应控制。电路原理如附图所示，主要由电源电路、感应信号产生电路和控制电路三部分组成。

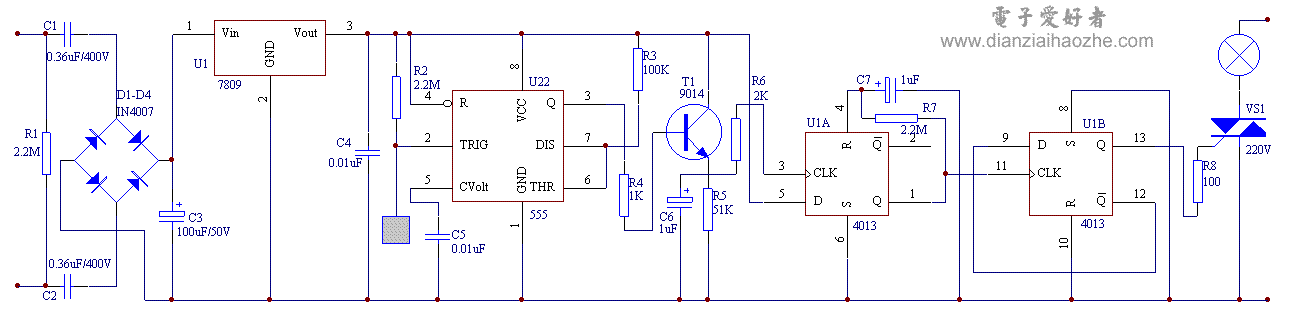

电路原理图（点击电路图可放大）

　　下面对各部分电路做一简单介绍：

　　1、电源电路

　　电路采用直流9V电压供电，为了缩小体积，使用C1和C2将交流220V市电降至10V左右，经二级管D1--D4桥式整流和C3滤波后，由三端固定稳压器U1输出稳定的9V直流电压。C4用于抑制7809可能产生的自激，R1为泄放电阻，作用是停电以后，释放C1和C2中储存的电荷。

　　2、感应信号产生电路

　　主要由传感器和T1等组成，U2为NE555，并将它接成脉冲启动式单稳态电路。传感器使用导电金属箔制作，可以用香烟盒内铝箔代用，面积不应小于10*20cm²，此传感器灵敏度较高，人体离传感器1~2cm时，便可对电路进行控制。

　　3、控制电路

　　主要由U1和VS等组成，实现人体每靠近一次传感器一次，照明灯亮灭状态便改变一次的功能。
