日光灯无级调光电路

浏览
发布时间 2009-05-10

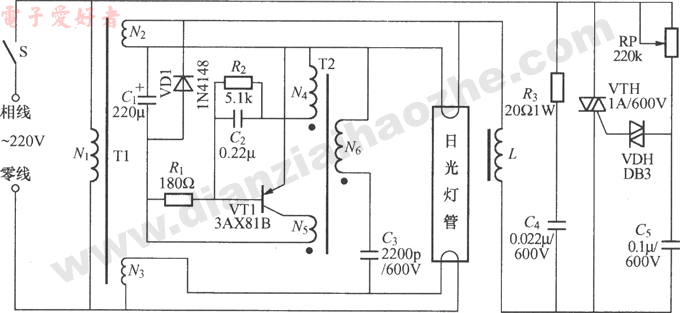

 日光灯要实现无级调光电路要稍微复杂一点,调光电路如图所示,它不仅有调压电路,还有高频振荡电路和灯丝变压器部分组成。

日光灯无级调光电路

调压电路由双向可控硅VTH、双向触发二极管VDH及阻容移相电路组成。调节电位器RP,即可改变可控硅VTH的导通角,使加到日光灯管两端的工频交流电压发生改变,从而达到改变日光灯发光亮度的调光目的。

VT1要求采用3AX818型等锗中功率三极管,β≥60,Iceo越小越好。VTH用1A/600V双向可控硅,如MMAC97A6型等。L为与灯管相配套的镇流器。灯丝变压器T1可用芯柱截面积为l5mm×17mm的EI型硅钢片,一次绕组N1用Φ0.1mm高强度聚酯漆包线绕3890匝,二次绕组N2、N3均用如Φ0.35mm高强度聚酯漆包线绕126匝。高频变压器T2的磁心可选用MX-2000型E6铁氧体,绕组N4、N5用Φ0.35mm高强度聚酯漆包线分别绕12匝和36匝,N6用Φ0.1mm高强度聚酯漆包线绕1700匝。

该电路由于采用高频电压起辉,所以日光灯的启动性能很好,在-15~60℃环境温度下均能快速点亮发光。同时,双向可控硅控制输出的工频交流电压和高频交流电压相叠加后,加在日光灯管的两端,可使灯光亮度调节平滑,并能有效防止灯光闪烁现象。
