PSSR参数固态继电器做的调光电路

浏览
发布时间 2009-05-10

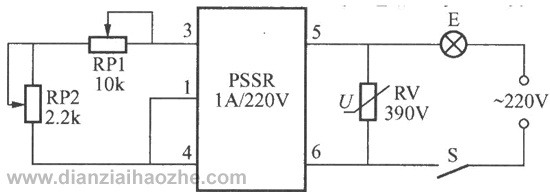

JCG型PSSR,1 A,220 V参数固态继电器作为调光控制器件的电路如下:

PSSR参数固态继电器做的调光电路

JCG型参数固态继电器中无触点开关是由单向或双向可控硅组成的,它接收触发电路送来的与交流电网同步的触发脉冲。由同步调制电源供电而工作的间歇振荡器产生脉冲群,该脉冲群中每一个脉冲的宽度都受到经磁隔离器隔离的控制绕组控制。其内部的整流电路、晶体管有源电阻以及无源阻抗驱动端共同确定并控制着控制绕组的状态。当控制绕组中流过较大的退磁电流时,间歇脉冲振荡器产生的脉冲宽度偏窄,从而不能触发无触点开关,使输出端断开,反之则闭合。该继电器具有高无源电阻和低无源阻抗的无源驱动功能(即零功率驱动、有源驱动功能及负功率驱动功能)。

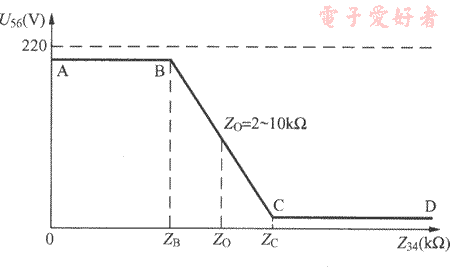

JCG型参数固态继电器3、4脚间的输入阻抗与5、6脚压降之间的关系如下图所示:

PSSR参数固态继电器做的调光电路

标签: 继电器, 调光
