NB7232无级触摸调光电路

浏览
发布时间 2009-03-05

  NB7232无级触摸调光控制集成电路,采用CMOS工艺,双列8脚封装,工作电压5V。可以兼容CS7232/M7232/SM7232/LS7232等。广泛应用于电子调光、调速电路中。

  NB7232主要技术指标:

  1. 电源电压:5V。
  2. 输出脉宽:40ms。
  3. 输出触发脉冲导通角:41°~159°。
  4. 调光周期(从最亮到最亮):4.2s。
  5. 电源电流:1.5~2.5mA。
  6. 输出端灌入电流:≤25mA。
  7. 输出触发脉冲幅度:Vss-3V。
  8. 渐暗脉冲:83±3。

  工作原理:

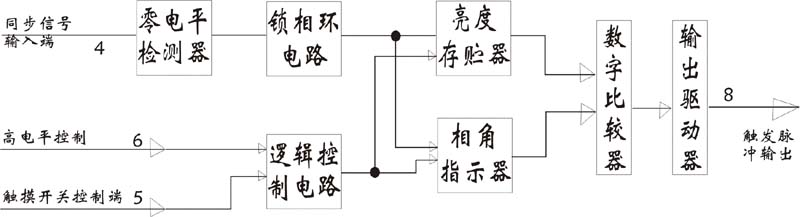

  NB7232电路由输入缓冲器、锁相环、控制逻辑、亮度记忆、相角指针、数字比较器和输出驱动器组成。其框图见图一:



NB7232电原理框图

图一

  电路的基本工作原理为(调光为例):人体带电与市电同频,当人体接触触摸片时,经输入缓冲级的削波、放大、整形,成为标准的MOS电平。触摸持续时间大于32毫秒小于332毫秒时,控制逻辑部分控制电路呈开关工作状态。当触摸持续时间大于332毫秒时,控制逻辑部分控制电路呈调光工作状态,输出触发脉冲相位角在41度至159度之间连续周期变化,并根据人眼的感受力,分为快、慢和暂歇三个过程。当触摸结束时,亮度记忆对该时相位角进行记忆,若再施与大于32毫秒,小于332毫秒的触摸,电路呈关状态时,相位角仍由该部分记忆,保证电路在下一次开状态时,保持原选定相位角,光源保持原亮度。触发脉冲与市电的同步,由锁相环保证,电路的工作时钟,也均由其产生。同时,电路还具有遥控(即远端触发)功能,和渐睡(即由亮至暗,最后关闭)功能,其延续时间由外电路设置。

NB7232封装外形

  管脚功能说明:

  1.  Vss — 5V电源。
  2.  Doze — 渐暗功能。当导通角最大(159°)时。外界对该脚施于83±3个脉冲,则SCR的导通角从159°连续变至40°,最后截止(不输出触发脉冲)。
  3.  Cap — 锁相环外接滤波电容(参考值0.47μF)。
  4.  Syn —市电频率同步信号输入端。
  5.  Sen2 — 触摸控制端。低电平触发,人体触摸点。
  6.  Sala — 远距离控制端。高电平触发,抗干扰好,适于较远距离的按键式调光控制。
  7.  VDD — 0V。
  8.  Out — 输出触发脉冲。

  典型应用电路

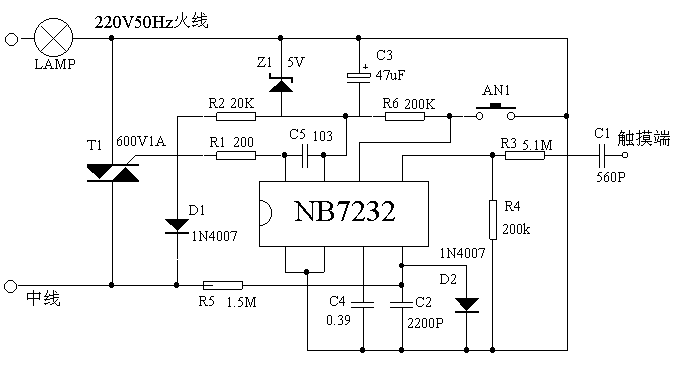

NB7232调光应用电路

图一(组件和负载串联接法,可直接取代原机械式的电灯或调速开关。)

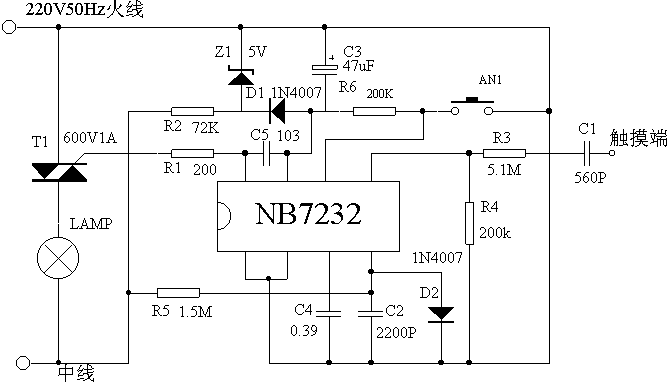

NB7232调光应用电路

图二(组件和负载并联接法,IC电源取自市电较稳定,适合灯具生产厂家采用)

  注:

  1. 双向可控硅SCR可根据负载功率大小选择97A6(约1A)、TLC336A(约3A)、BT136-500D(约6A)中的一个,选择原则是触发电流要小于25mA。
  2. C4取值在0.1 ~ 0.47uF之间,C2取值在2200 ~ 4700pF之间。
