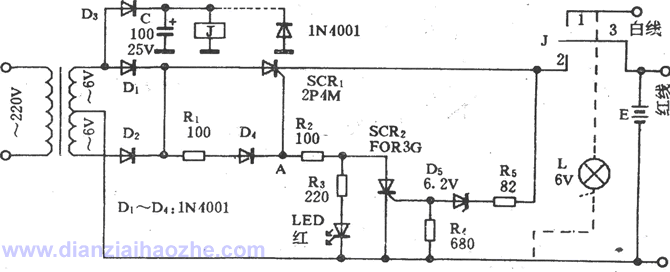

  停电应急灯电路见附图,采用6伏蓄电池驱动6伏白炽灯在停电时提供应急照明。

  平常在有市电时,220伏市电经变压器降压和全波整流后通过可控硅SCR1并经继电器常开触点(即2、3触点)给6伏蓄电池充电,当蓄电池充满时稳压二极管D5导通,触发可控硅SCR2导通旁路了SCR1的触发电流,SCR1关断停止对蓄电池充电。

  当市电停电后,继电器J因无工作电压而释放,其常闭触点(即1、3触点)接通,6伏灯泡随即被点亮提供应急照明。
