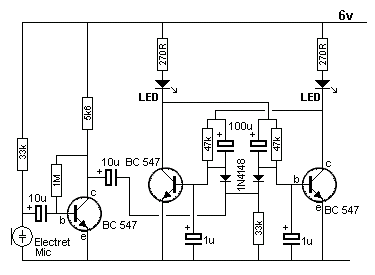

声控开关(双稳态指示灯)
检测到声音时第二个10U电容通过5K6和33K将放大的音频电压传递到二极管负极,当音频电压为负半周时,10U的负端实际上会低于0V,这将拉动两个1N4148二极管,其正极端电压将接近0V。
由于两个1N4148二极管的正极电压被带到低位,导通的三极管将开始关闭,另一个三极管将通过100U和47K开始启动,其集电极电压下降,这促使正在关闭的三极管加速关闭,因此两个三极管开关速度非常快。
如要操作继电器或其它装置,可以在双稳三极管集电极上增加一个缓冲三极管。
