两个555芯片产生交替闪烁伪旋转灯光

来源 免费电路
浏览
发布时间 2013-11-16

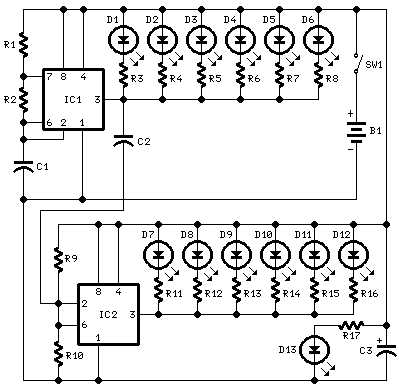

两个555芯片产生交替闪烁伪旋转灯光

零件:
R1 10K 1/4W电阻
R2,R9,R10 100K 1/4W电阻
R3-R8,R11,R16 10R 1/4W电阻
R17 150R 1/4W电阻
63V涤纶电容器C11μF
C2 10nF的电容器63V涤纶
C3100μF25V电解电容
D1-D13红色LED 5毫米。 或更大,效率高
IC1,IC2 7555或TS555CN CMOS定时器IC
滑动开关SW1 SPST
B1 3V电池(2节AA 1.5V电池串联)

该电路旨在提供一个清晰可见的光,形成由13个高效率的LED闪烁伪旋转灯光。

电路工作:
IC1是一个CMOS 555 IC作为一个非稳态多谐振荡器产生4Hz的频率50%占空比的方波。
为了获得交替闪烁效果,给第二个555集成电路提供了一个触发信号。
D13是一直点亮。
LED被布置在如下图所示的面板上,中心LED即D13。
这样的安排和交替闪烁的两个系列的LED提供了一个伪旋转的外观。

LED的安排:

两个555芯片产生交替闪烁伪旋转灯光

附注:
改变C1值可以改变闪烁频率。
高效率的发光二极管是必不可少的。
