A类音频放大器、光调制音频发送器

A类音频放大器（甲类音频功放）

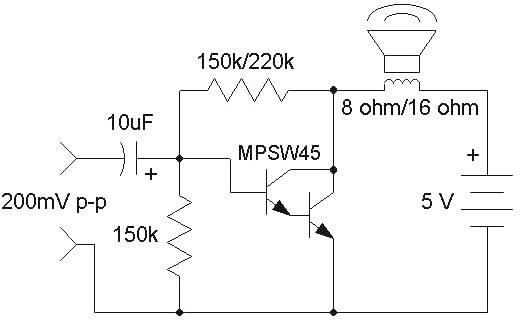

A类放大器是相当浪费电力的，但它具有充沛的驱动能力，电路简单。下面是一个简单的达林顿晶体管构成的A类音频放大器，使用一个5伏电源：

概要

电路由5V稳压电源供电。工作效率低于25％，静态时也会有显着的直流电流流过扬声器。但是，看看它是多么简单！电压增益是大约只有20，输入阻抗大约12k。

该图显示了两个偏置电阻的值，与相应的扬声器的阻抗对应使用。使用150K偏置电阻和8欧姆的扬声器，电路电流约210毫安（1瓦），并能提供约250毫瓦的输出到扬声器。扬声器应额定功率为500毫瓦或以上，并应表现出近8欧姆（也许7欧姆）的直流电阻。用欧姆表检查候选扬声器，远低于7欧姆的，会造成过度的电流消耗。

使用220K电阻和16欧姆扬声器，电路消耗约100毫安（500毫瓦），并提供约125毫瓦的输出到扬声器。16欧姆扬声器额定功率为200 mW或以上，并表现出近16欧姆直流电阻。其他NPN达林顿晶体管也可以工作，但耗散功率要大于1瓦，大多数不需要散热片，但微小的TO92封装可能会过热。

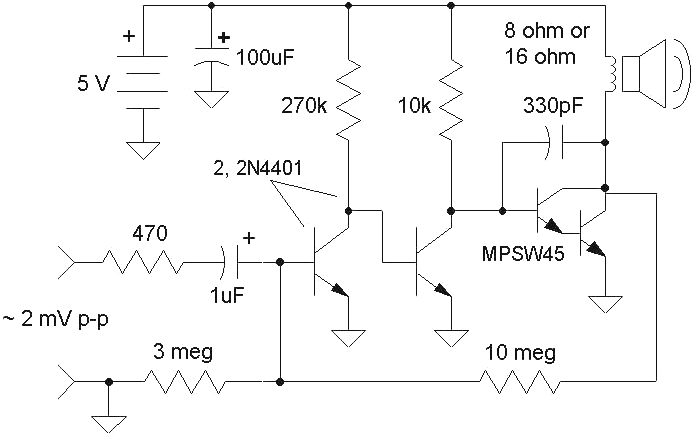

下面是一个4晶体管A类音频放大器，适合于小信号：

概要

约5000欧姆的输入阻抗，从30赫兹至20000赫兹以上的频率响应是平坦的。使用8欧姆扬声器的静态电流约215毫安，增益约为1700（64分贝）。使用16欧姆扬声器静态电流约110毫安，增益约为2500（68分贝）。可以增加一个5K电位器作为音量控制，电位器的一端连接到地面，滑动端与放大器的输入连接。电位器的另一端，成为输入。

几乎所有的各种IC音频放大器比这个效率低下的设计更有意义。但是，该电路使用部分只有3条腿，电源正负端和音频输入端。此外，它不使用大电容的电源旁路电容。

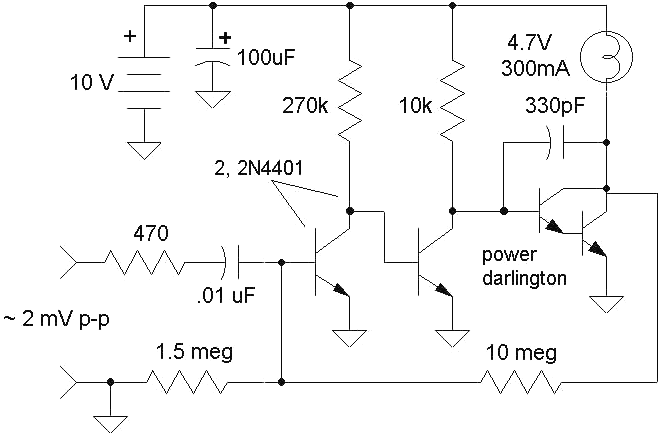

让我们看看，A类放大器做出的一个项目：

概要

那么，是什么呢？

它是一个光调制音频发送器！将输入音频信号源或麦克风（扬声器）和音频振幅调制的光强度。效率低下的A类现在对我们有利，中等亮度照明灯没有音频信号出现。

其实，一个4.7伏的灯泡，灯泡接近满亮度，将“过载”声音的峰值。尝试一个6.8伏的灯泡作为一种妥协。凭借灵敏的检测器，就像一个光电晶体管，这种通信能在几十上百米（晚上）距离工作。最佳范围内来实现，如果灯泡被安装在一个典型的手电筒反射碗，并且类似地安装检测器。

该输入电容被减少到0.01 uF的，得到放大器的一个高通特性，以补偿的响应速度慢的灯泡。音响将听起来有点闷闷的，反正。聪明的设计者可以使用该放大器的接收器，也切换扬声器传输输入和输出听。

电路可以进行改进，使用高功率白光LED可以大幅提升频率响应。使用红外光传输器件可以避免其它光线干扰。
