晶体管收音机(或其他目的)音频放大器

特别的TL431音频放大器

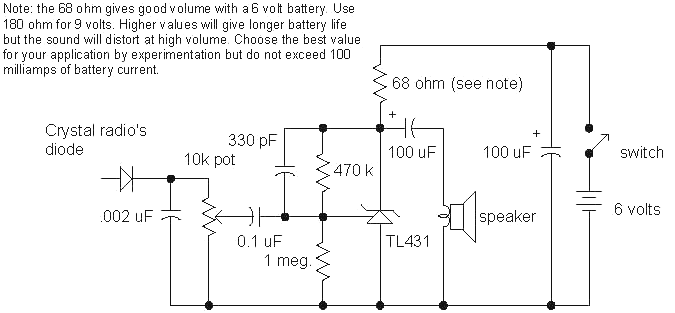

这是一个简单的音频放大器,特别的是使用TL431分流稳压器。

TL431是TO-92封装,它看起来像一个普通的晶体管,所以你得到的体积只有一个晶体管的放大器可用于其他项目,也将留下深刻的印象。

该电路接入一个旧的电话耳机会得到理想的音量!也可以使用更高的阻抗的耳机和扬声器。68欧姆的电阻可能会增加几百欧姆,以使用高阻抗的耳机,并节省电池电力。

注:6伏的电池供电时使用68欧姆电阻会得到良好的音量。9伏电池供电可以使用180欧姆电阻。较高的值会得到更长的电池寿命,但会降低高音量时的声音质量。可以通过实验,为您的应用选择最好的电阻值,但电池电流不要超过100毫安。
