高电压击穿测试仪(晶体管耐压测试仪)

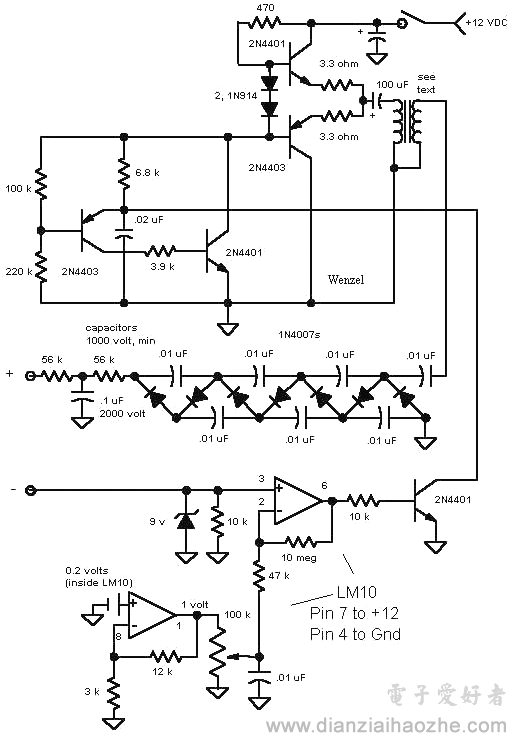

下面的电路是用来确定电子元件的击穿电压,而不会造成永久性的损坏。该电路从零电压迅速爬升高电压,直到漏电电流达到预先设定的100微安时停止。通电时两个晶体管构成振荡器产生3或4 kHz(由0.02 uF的电容设定)的方波脉冲驱动对称输出级。输出级被连接到一个音频变压器或电源变压器。许多音频或电源变压器可以在这里工作,但较低的频率使用电源变压器更好。

变压器输出的高电压经过二极管和电容组成的电压倍增器进一步升高。两个电阻器和一个0.1 uF电容对高电压进行滤波和电流限制。此滤波后的电压被连接到正极测试端子。负极测试端接收流经被测试设备的电流,并在10kΩ电阻上产生电压,100微安电流时电阻两端有1伏电压。此电压被施加到运算放大器来设置阈值电流,当电流超过设定电流时2N4401导通拉低0.02 uF电容上的电压,限制振荡器输出电压。齐纳二极管用于保护运算放大器。

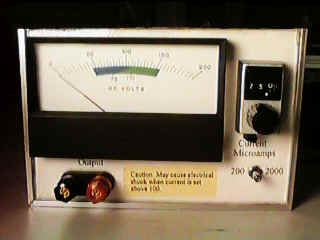

电压表(未示出)连接正端子和电路地读取之间电压(注意:不要将仪表连接到负极测试端子)。一个40兆欧电阻(4个10兆串联)串联一个50微安电流计应该可以当作2000伏的电压表。在图片中显示的原型是一个200伏的电压表,它串联了一个4兆欧姆的电阻。

高电压击穿测试仪(晶体管耐压测试仪)

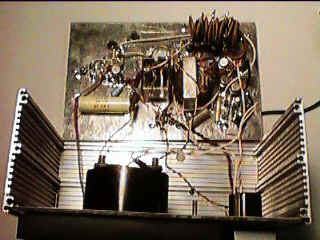

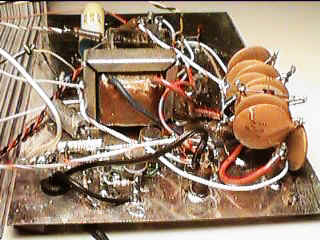

组装时高电压部分必须和其他电路绝缘良好。电压倍增器部分可以采用“空中布线”的悬空焊接,确保没有其他电线在高压部分附近。

高电压击穿测试仪(晶体管耐压测试仪)

高电压击穿测试仪(晶体管耐压测试仪) 高电压击穿测试仪(晶体管耐压测试仪)

测试仪组装完成后就可以连接设备进行调试,检测电压是否达标,最大电流是否合适。注意远离测试端否则你会被电击!仪器正常后就可以进行击穿测试,击穿电压确定后,关闭电源,取出被测元器件,然后将电容器放电。
