12伏电源100V/60Hz升压转换电路

12伏电源100V/60Hz升压转换电路

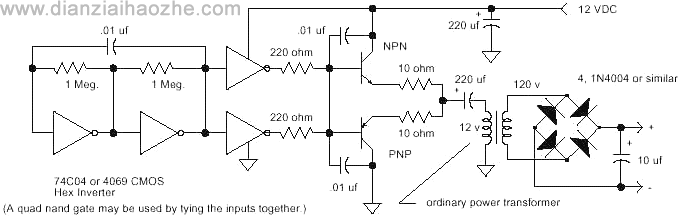

下面是一个12伏电源供电产生超过100伏低电流的简单升压电路装置。

两个晶体管可能是2N4401和2N4403或类似的低功率三极管，换用更高功率三极管则可以驱动更重的负荷。

如果有更多的负载需要，两个10欧姆的发射极电阻换成3.3欧姆。当驱动功率晶体管，可以增加一级缓冲驱动或增加两个门电路和电阻来实现。

请注意，这两个驱动器门是简单地串联两个220欧姆限流电阻然后并联输出。

变压器是一个普通的变压器，但选择稍低于电源电压的次级电压将给予更高的输出电压。

本电路振荡频率由两个1兆欧电阻设置为近60赫兹。改变电阻和0.01μF的电容器可以改变频率，提高频率可以用一个音频变压器作升压。

该电路可以工作在其他电源电压，但不超过CMOS门电路的最高电压。
