555集成电路200W灯闪光器

来源 electronics-lab
浏览
发布时间 2013-12-13

200W灯闪光器电路是由555集成电路产生脉冲,通过光耦合器驱动双向可控硅控制灯泡闪烁。闪光器由6-12V直流供电,闪光负载的功率取决于双向可控硅,调整可调电阻闪烁频率可以在1Hz到5Hz变化

555集成电路200W灯闪光器

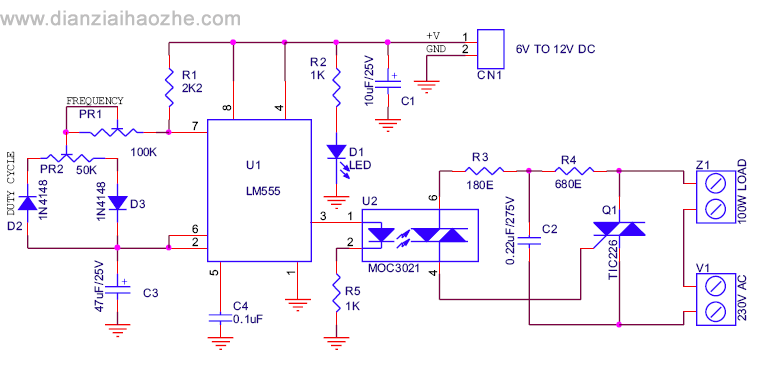

电路图

555集成电路200W灯闪光器555集成电路200W灯闪光器

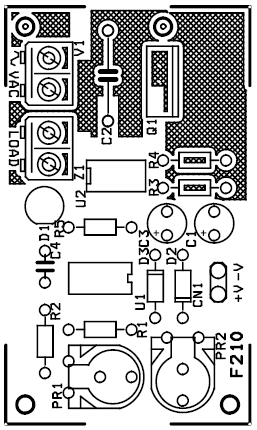

PCB板和元器件位置

555集成电路200W灯闪光器

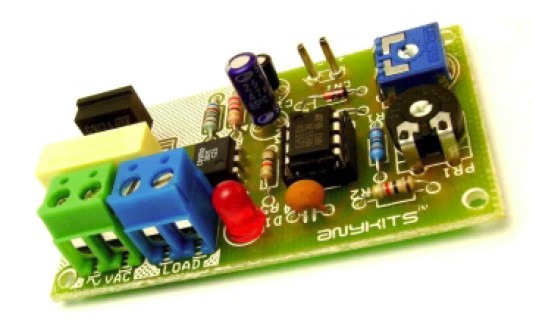

实物

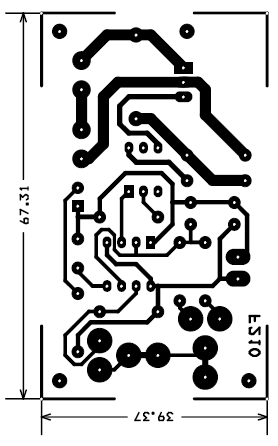

PCB的尺寸36毫米×68毫米
