直接使用市电的闪光器电路

来源 techlib
浏览
发布时间 2013-12-08

连续闪光器(循环闪光)

这里是按顺序闪烁圣诞灯串或其他类似的低功率灯泡的简单电路。插座符号连接的可以是单灯泡或灯串。负载必须能够直流工作,因为可控硅整流了线电压。可控硅必须是敏感栅类型,并且必须能够处理负载电流和线电压。该1uF的电容是无极性电容类型。

警告:该电路未与市电隔离,注意安全。

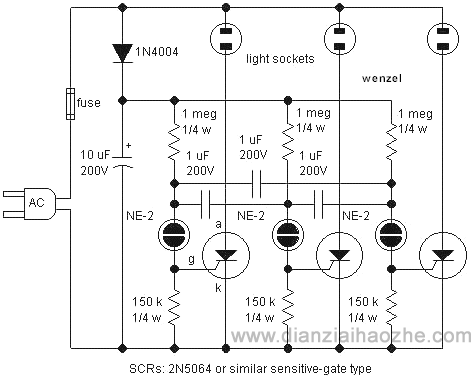

直接使用市电的闪光器电路

电路图

该电路可以通过单元重复,并通过电容器将最后氖灯连接回到第一个氖灯进行扩展。虽然进行了测试,该电路仍是“实验性”,可能需要一些调整以获得最佳性能。闪烁的速度可以通过连接一个100k欧姆(或更大)的电位器在10 uF电容两端,并将电位器中线连接到1兆欧电阻来控制。确保电位器轴是绝缘型。降低1兆欧电阻的阻值可能会更快的闪烁。

线路电源闪光器

下面是120VAC负载一个不寻常的闪光电路。电路类似于双晶体管闪光电路,只是一个被SCR替代。

警告:该电路未与市电隔离,注意安全。

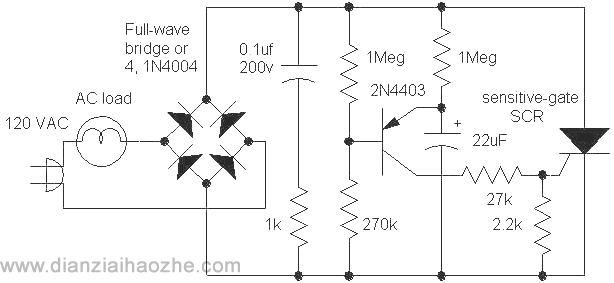

直接使用市电的闪光器电路

示意图

这个小电路诀窍是与0.1uF电容串联1k电阻的选择。当可控硅关断,该电容平滑波纹以使晶体管闪光电路正常工作,但是当SCR导通时,电容器立即放电,将无法提供足够的电流以保持SCR导通。此外,容量足够低,让相当多的纹波电压使电路接近零伏触发 - 一个理想的功能!

部分不是特别关键:

  • 0.1uF电容应该是一种非极性类型具有至少200伏的额定电压。该值并不重要,但保持低于约1uF的。
  • 功率处理装置是一个敏感栅可控硅至少为200伏的额定电压和额定电流足以处理预期的负载。敏感栅可控硅通常有近200UA一门极触发电流。
  • 全波桥可以由额定为200伏或更高的四个整流二极管和一个电流额定值以及上述负载电流进行。
  • 所有的电阻消耗低功耗和普通碳膜1/4瓦的类型都很好。
  • PNP晶体管可以是几乎任何通用型或高压型可以选择!通常,晶体管耐压不小于35伏。
  • 该22UF电容是50伏或更高的铝电解电容或类似的。
  • 负载得到的是交流电压,大部分交流工作的光源也能使用。
  • 电路未示出熔断器和线路滤波器,它们并非必要,低功率负载不会产生太多线路噪音,但一个保险丝总是建议的。

这里是如何工作的:

当电源首次接通,可控硅关断,0.1uF的电容充电到约160伏的纹波电压。基极电压由于电阻分压,接近35伏。22UF电容开始通过1MEG电阻充电,晶体管发射极电压对基极电压开始上升。当电容器电压达到大约35伏,超过基极电压(在脉动电压通常是低点)时,晶体管导通使SCR触发。该触发拉低晶体管基极电压,保持晶体管导通,因为在发射极由于电容作用,相对基极保持一个更高电压。直到电容放电到栅极电流不能保持可控硅触发,可控硅关断。下一个电压过零点,重复该过程。与0.1uF电容串联1K电阻是保护可控硅不受到高电流放电冲击。(无这个电阻大多数可控硅也可以处理浪涌电流。)

连接到22UF的1MEG电阻及22UF电容可以改变,以改变闪光率。但不要降太多,少于330K或导致晶体管损坏。闪光灯亮起的时间长度由27K电阻设置,较高的值给出更长的导通时间。
