使用LM1875的20W音频放大器

来源 electronics-lab
浏览
发布时间 2013-12-13

20W音频放大器电路,基于LM1875芯片,IC内置热保护、短路保护。电源48V直流,输出20W/4Ω,极低的失真度(THD - 0.015%),良好的声道分离度和纹波抑制。

使用LM1875的20W音频放大器

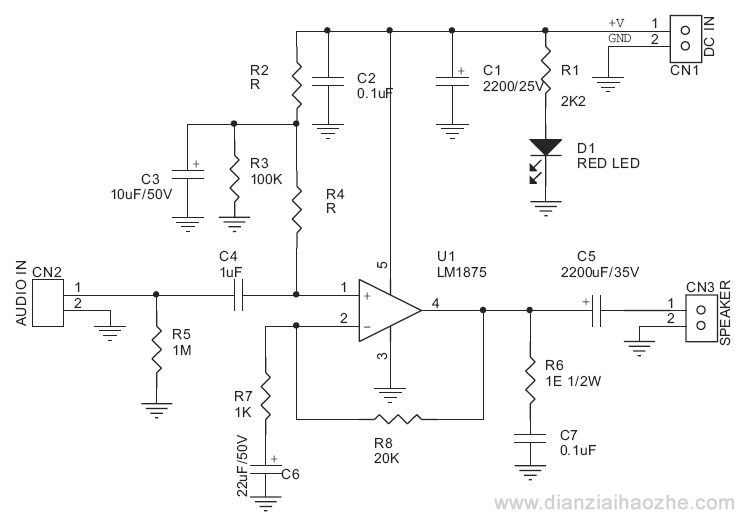

电路图

使用LM1875的20W音频放大器

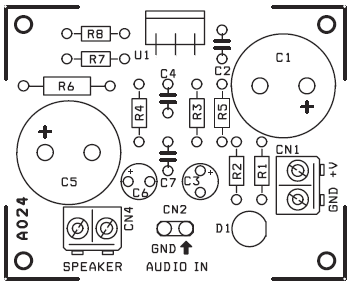

PCB元器件位置

使用LM1875的20W音频放大器

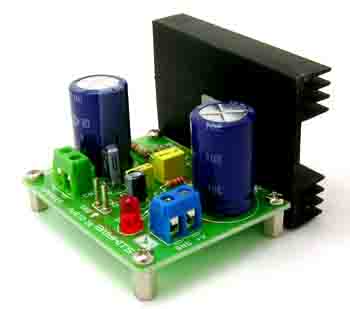

实物

PCB尺寸48毫米×60毫米
