具有低电压断开功能的12伏10安培光控开关

来源 solorb
浏览
发布时间 2014-02-27

该电路是一个组合手动切换和自动控制的光控开关。它的目的是控制多达10安培电流的12V灯,一对内置高亮度白光LED用于照明。该电路包括防止电池过放电的低电压断开电路。该电路是理想的太阳能供电的照明系统,它也可以用于线路供电和汽车/船舶应用。外部12V灯包括白色发光二极管、白炽灯或荧光灯都可以通过此电路驱动。

当使用太阳能充电的电池与该电路连接,电池的容量额定值应该是和光伏电池板以及灯负载的功率相匹配的。

具有低电压断开功能的12伏10安培光控开关

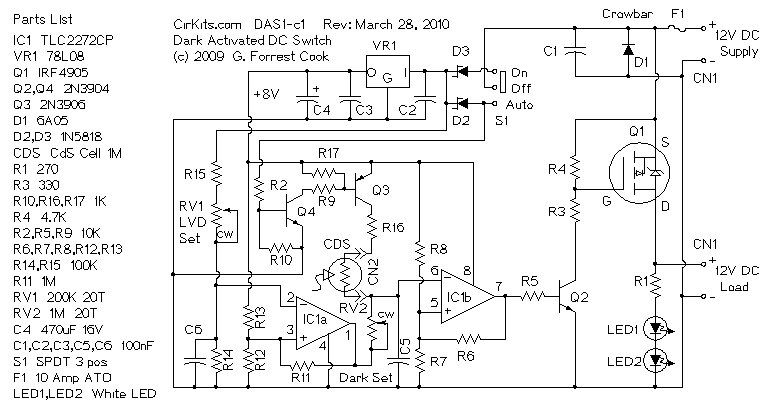

12VDC电源经由保险丝F1连接到电路。二极管D1保护电路免遭反向电源电压损坏,如果电源是反相接入的,F1保险丝烧断。电源通过开关S1和肖特基二极管D2或D3给控制电路供电。开关处于自动位置时,电源通过R2使晶体管Q4和Q3导通,光敏电阻接入电路。当开关在ON位置时,Q4和Q3关闭,断开光敏电阻,模拟一个黑暗的条件。

调节器VR1降低了电源电压为恒定8V为控制电路供电。运算放大器的IC1a是作为一个电压比较电路,其功能为低电压断开。当电源电压高于LVD设置,IC1a的输出为低电平。当电源电压下降到低于LVD设置,IC1a的输出变为高电平,迫使光传感器电路输出低电平,切断负载的供电。电阻R11提供了LVD电路上的滞后作用,当电​​源电压接近LVD设置时防止振荡。可变电阻器RV1调整低电压断开给定值。

运算放大器IC1b是作为另一个电压比较电路,它可以测量引脚6光敏电阻的光照水平。明亮的光线造成引脚6的电压上升超过IC1b的引脚5上的参考电压,导致IC1b引脚7的输出变为低电平。弱光时引起IC1b的引脚6上的电压低于脚5的参考电压,IC1b的输出变为高电平。电阻R6提供滞后的光传感器电路,在黄昏和黎明防止光闪烁。可变电阻器RV2调整暗导通点。

在IC1b的输出信号被发送到晶体管Q1,控制灯的开启和关闭。通过连接外部12V灯在CN1端子,可控制外部12V灯。

当开关置于ON位置时,两个板载白光LED和外部灯(s)将亮起。当开关置于AUTO位置时,如果CDS传感器是在黑暗中,两个板载LED和外部灯(s)将亮起。

该电路也可以作为10安培的低电压自动断开开关,只需将开关置于ON状态。

如果该电路是由电池电源供电,一旦电池电压低于LVD设置,板载和外部灯将关闭。开关在ON或AUTO位置时低电压断开功能均适用。
