LM317K驱动24瓦广谱L​​ED灯

来源 solorb
浏览
发布时间 2014-02-25

该项目涉及构建一种高效节能广谱LED灯系统。该灯适用于室内反射照明用。它具有广泛的色彩范围,相比荧光灯和白光LED,更接近太阳的光芒。亮度可调节,产生的光不闪烁。六种不同颜色的LED,额定为5瓦(标称值)。LED阵列和相关的电流调节器消耗1安培在24VDC(24瓦)。在整个工作电源运行时,千万不要直接盯着这盏灯,它是一个危险的亮度。

与示出的LED灯,该灯的组合颜色有粉红色的白色色调。LED的5瓦的评级是不准确的,白色、蓝色和绿色LED消耗约4W,低压降红色、橙色和深红色LED灯消耗约3W。电流调节器保持LED亮度恒定,保证了LED灯串不超过1安培的电流。

规格

额定功率:24瓦(24V DC在1安培)
LED耗电以上调节点:18.6瓦
最大工作电压:28V DC
最小电压调节光:23V直流

LED产生的光下降到11V
深红色LED电压:2.55V
红LED电压:2.37V
琥珀色LED电压:2.60V
绿色LED电压:3.92V
蓝色LED电压:3.56V
白光LED电压:3.7V

稳压器两端的电压,当电流变为可调:4.2V

LM317K驱动24瓦广谱L​​ED灯

原理

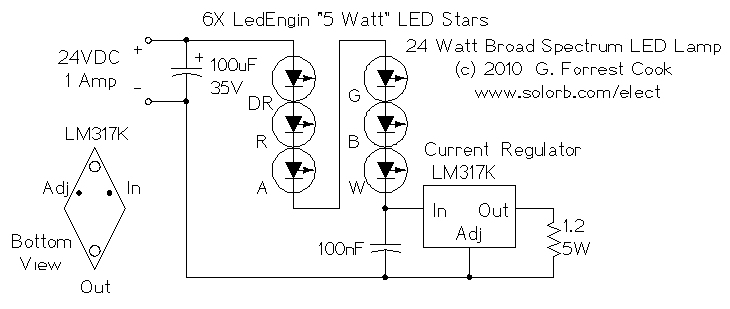

灯被连接为一个电流回路,该回路包括电源、LED灯串和1安培的电流调节器电路。LM317K和1.2欧姆5瓦的电阻作为电流调节器,限制在1安培环路电流。在调控,总是会有1.2V跨越1.2欧姆的电阻。电流调节器确保了LED灯总是在他们的最大亮度运行。一个100uF的电解电容旁路直流电源输入到设备和一个100nF的电容绕过LM317K输入。

使用

该电路连接到24VDC电源或其他电源,如太阳能充电的铅酸电池。请务必遵守正确的极性。不要在LED点亮时直视,他们亮度很高,足以损害您的视力。如果该设备从线路电源供电,额定电压为24VDC和1安培以上的开关模式电源可能是最节能的方式。

配件

1X LM317K T03外壳1.5A可调稳压器
1X 1.2欧姆5W的电阻(或2x 2.4欧姆2W的电阻并联)
1X 100uF的35V或更高的电解电容
1X 100nF的35V或更高的电容
1X 深红色5W LED
1X 红5W LED
1X 琥珀色LED 5W
1X 绿色5W LED
1X 蓝色5W LED
1X 冷白光LED灯5W
