灯光亮度自动调节电路
发布时间 2009-05-19

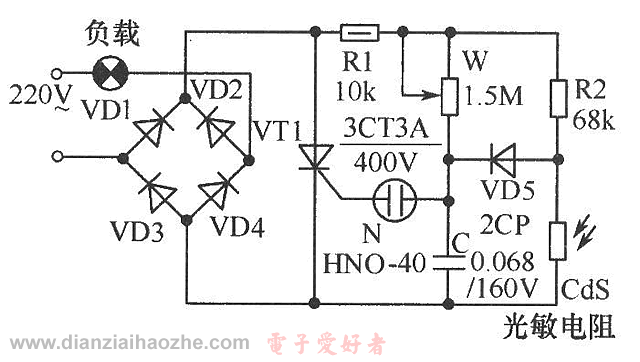

该电路根据环境光的强弱来自动调节灯光亮度。环境光强,灯光就暗,环境光弱,灯光就亮。电路中,由可控硅VT1和二极管VD1~VD4组成全波相控电路,可控硅的触发管这里用氖管N代替。调节W可改变对电容C的充电时间常数,即改变VT1的导通角,控制灯光的亮度。光敏电阻检测环境光,触发电路时间常数随环境光强弱改变,达到自动控制灯光亮度的目的。
