用手表晶​​体的32.768kHz振荡器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-13

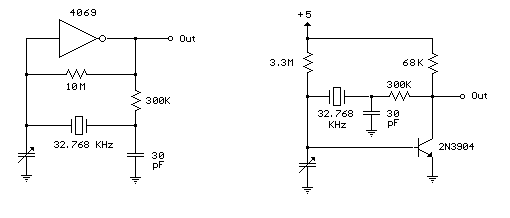

下面的一对振荡器电路可以分别产生一个32.768kHz方波,它们都使用32.768kHz的时钟晶体。该输出可以被馈送到15级二进制计数器,得到1秒的方波。

在左侧使用4069反相器的电路,建议增加一级晶体管电路,产生一个更好的波形。

单个晶体管电路产生更多的是斜坡波形,但输出摆幅在整个电源电压范围,很容易驱动CMOS二进制计数器。

用手表晶​​体的32.768kHz振荡器
