LM317大电流稳压电源

来源 Bowden的爱好电路
浏览
发布时间 2014-03-14

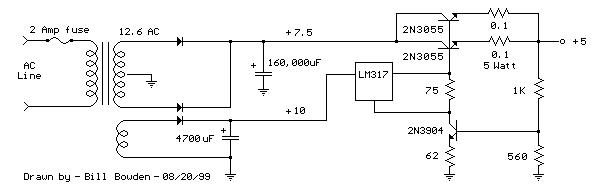

以下的高电流稳压器使用一个额外的绕组或一个单独的变压器供电的LM317稳压器,以使导通晶体管可以运行于接近饱和,提高工作效率。

为了获得良好的效率在两个平行的2N3055导通晶体管的集电极上的电压应接近输出电压。LM317的输入侧需要额外的更高电压,抵消3055的发射极/基极压降和0.1欧姆的电阻压降(10安培时1伏特),因此,一个单独的变压器和整流/滤波电路用于比输出电压高几伏。该LM317将提供超过1安培的电流来驱动晶体管的基极,假设晶体管增益为10,两个组合应该提供15安培以上电流。该LM317的输出端和调整端子之间的电压差总是为1.2伏,需要10mA的最小负载,所以一个75欧姆的电阻被选择,将消耗(1.2/75 =16毫安)。此相同的电流流过2N3904以及62欧姆的电阻,在2N3904基极和地之间产生1+0.7=1.7伏特的压降。输出电压由分压器(1K/560)设定,使得1.7伏被施加到3904基极时,输出是5伏。1K的电阻可以被调整到大约3600欧姆,输出为13伏。该稳压器没有输出短路保护,应该连接熔断器使用。

LM317大电流稳压电源

标签: LM317, 稳压电源
