2瓦开关电源

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

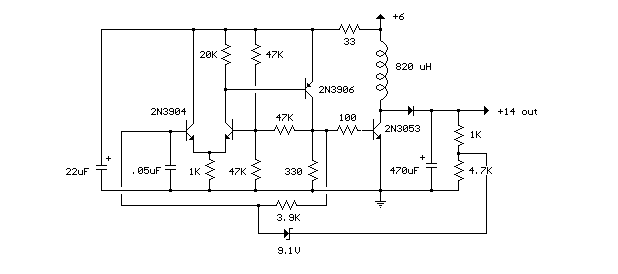

在这个小开关电源中,一个施密特触发振荡器用于驱动供给到一个小的电感电流的开关晶体管。

能量储存在电感器,当晶体管关闭,释放到负载电路。

输出电压是依赖于负载电阻,是由一个齐纳二极管,振荡器停振时的电压达到大约14伏的限制。

更高或更低的电压可以通过调整分压器馈送齐纳二极管来获得。

使用高Q电感器效率为80%左右。
