可变的电压和电流电源供应器

来源 Bowden的爱好电路
浏览
发布时间 2014-03-17

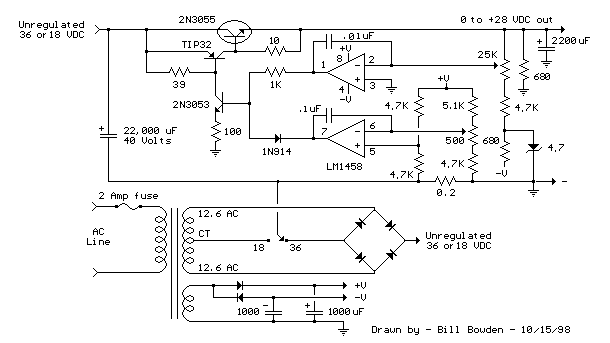

下面示出了使用运算放大器来调节电源的一种方法。电源变压器需要额外的绕组来提供运算放大器的双极性电压(+ / - 8伏),负电压也被用于产生地面以下的基准电压使输出电压可以调整下降到0伏。

电流限制是通过检测与负电源线串联的一个小电阻的电压降来完成的。随着电流的增加,在500欧姆电位器的抽头上的电压上升,直到它变成等于或略大于在运算放大器的(+)输入端上的电压,运算放大器的输出变为低电平,2N3053晶体管电流降低,最终降低2N3055晶体管的电流,以使电流保持在一个恒定的水平。电流限制范围约0 - 3安培。

该TIP32和2N3055晶体管应安装在合适的散热片,0.2欧姆电流感应电阻应在额定为2瓦以上。通过功率晶体管产生的热量会是输入和输出之间的电压差的乘积,并计算负载电流。因此,例如,如果输入电压(在功率晶体管的集电极)是25伏和输出调整为6伏,负载电流1安培,通过功率晶体管消耗的热量将是(25-6)* 1 = 19瓦。在下面的电路中,开关可以被设置为18伏的位置,以减少产生至约12瓦的热量。

可变的电压和电流电源供应器
