单个MOSFET继电器切换电路

这个电路类似于前文的一个，但采用了N沟道场效应晶体管代替NPN晶体管，如IRF530，540，640，等等。较小的MOSFET可以使用，但我不知道有哪些型号。我测试的电路使用了IRF640，IRFZ44，IRFZ34和REP50N06。

该电路具有相同的三个优点，只需要几个元件，电源首次接通继电器总是停用状态，并且不需要任何开关去抖。

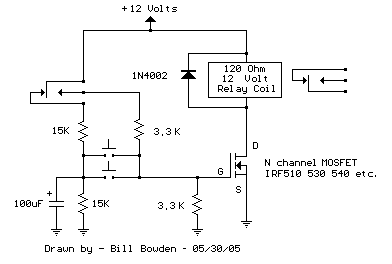

在操作中，当继电器被去激活时，100uF的电容将充电到6伏。当按钮被按下时，电容将适用于6伏到MOSFET的栅极将其打开。电容电压（栅极电压）在约200毫秒将从6伏下降到3伏，这应该是足够的时间让继电器触点切换。对于非常慢的继电器，一个更大的电容可能是必要的。

当继电器通电，12伏特电源通过继电器触点和两个3.3K电阻器在场效应管栅极产生6伏电压，这将保持继电器持续激活。电容现在会放电到零，因为12V电源不再通过继电器触点连接到15K电阻。

当按钮被再次按下时，电容将适用零伏到栅极关断继电器。按住按钮时间较长应该没有问题，不会使继电器重新吸合，由于栅极电压将只有大约1.8伏，MOSFET需要大约3.5伏以上才开始导通。但是，你需要等待约1秒或更长的按键动作之间，所以电容器有时间进行充电或放电。两个按钮被显示，但你可以有几个并联，从几个不同的位置控制继电器。
