简易恒流型镍镉电池充电器

来源 zen
浏览
发布时间 2014-05-03

描述
一个基本的镍镉电池充电器使用一个单一的中等功率晶体管。

简易恒流型镍镉电池充电器



笔记

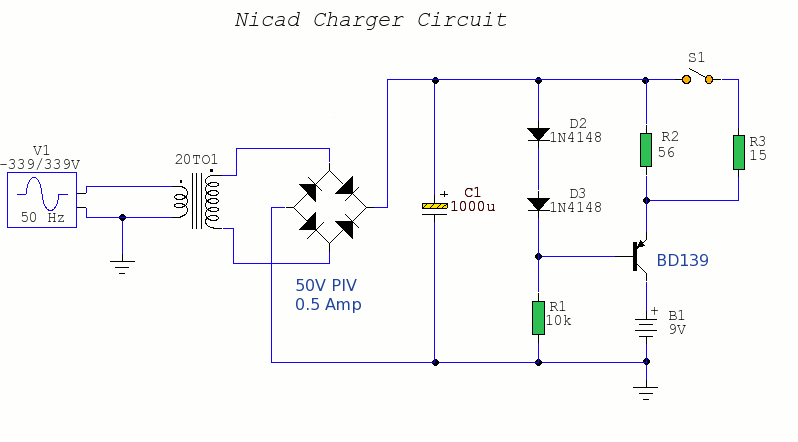

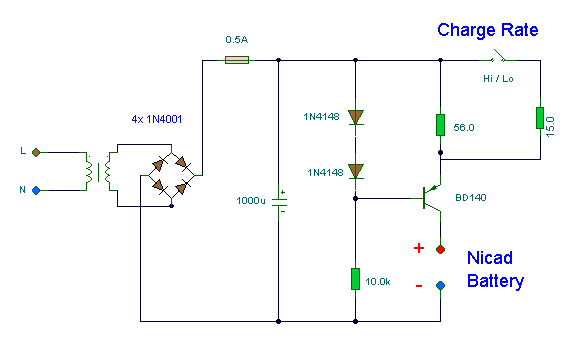

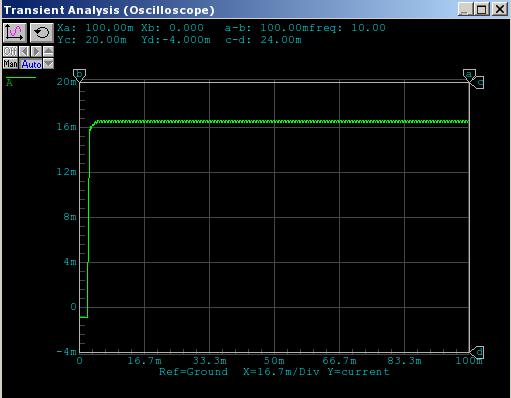

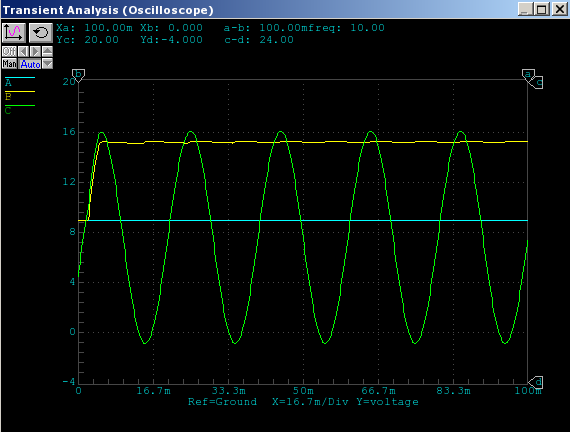

这个简单的充电器采用单个晶体管作为恒流源。 横跨一对1N4148二极管的电压偏置BD140中功率晶体管的基极。 跨越二极管,晶体管和正向电压降的基极 - 发射极电压是相对稳定的。 充电电流是约15毫安或45毫安与开关闭合。 这最适合1.5V和9V充电电池。 变压器应该有12V AC的二次额定值0.5安培,主要应该是220/240volts欧洲或120volts AC北美。

警告
请小心使用这个电路。 使用电压表来观察正确的极性。 如果短路或极性接错接镍镉电池可能会发生爆炸。
