LM317稳压电路增加过电压保护

来源 zen
浏览
发布时间 2014-05-03

描述
这是一个附加的过电压电路提交由马修·休森的LM317稳压电路。

过电压保护



笔记
它是一个电压调节器,它允许一个6V的便携式电源必须从12V的汽车电池而得。 你可以添加一个6.2V齐纳二极管和一个指示灯来提醒你,当输入电源过压。 如果你能发现这会从6.2V操作一直到12V,你可以连接以这样的方式,如果过电压时发生,则该中继会自动关闭输出防止损坏到任何连接的设备的继电器。

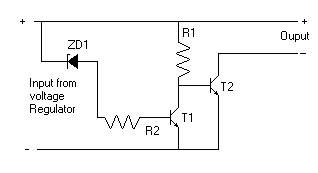

这样的继电器将是很难找到,所以我设计的这个,这是一个简单的双晶体管电路将关闭输出应的电压提高6.2V以上(这可以通过选择齐纳二极管的不同的值改变)。

组件如下:
ZD1 = 3D 6.2V齐纳二极管(您可以将其更改为任意值时,电路将关闭输出,如果输入电压上升超过齐纳二极管的值)
R1 = 1K电阻(可以是任何的额定功率,它携带很少的电力)
R2 = 1K电阻(可以是任何的额定功率,它携带很少的电力)
T1 =低功率NPN晶体管(BC108或BC547会做得很好)
T2 = NPN能够切换正在运行的设备晶体管晶体管(BFY51或BC140可切换1安培,这是最大的电压调节器电路可处理)

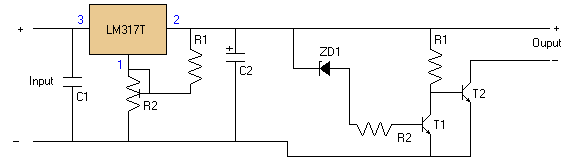

最好是测试此电路用电压表,缓慢增加的稳压电路上的电压,并确保该电路关闭输出,当达到齐纳二极管的值,在插入的昂贵设备之前。 这个电路的目的是要与电压调节器发布者马修·休森用,我的过电压计算附加电路如图原装如下: -

LM317过电压保护

仔细检查极性,这是很容易炸掉组件中,如果您反转极性,你是供电EQIPMENT。 另外,如果你想增加功率输出稳压电路高于1安培然后连接几个LM317的同时,一定要确保这条赛道上的晶体管T2是一个足够高的评级,如果你这样做。
