一种新颖的电源电压指示灯,它使用LED显示电源状态。

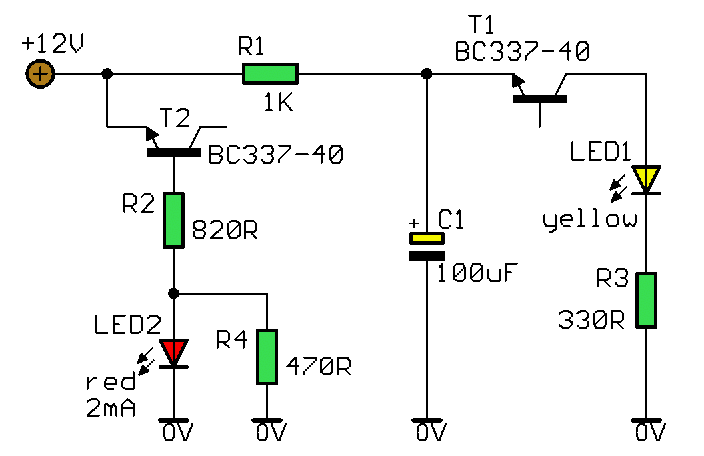

电源电压指示灯



笔记
这个简单而有点奇怪电路可清晰显示电源电压(在一个较大的设备)的程度:只要指标具有较好的12伏,它的输入,LED1给人稳定,不间断的(裸眼)黄灯。 如果输入电压低于11 V,LED1将开始闪烁,闪烁只会越来越慢,如果电压进一步下降 - 给人的电源的状态非常清晰和直观的表示。 闪烁将停止,LED1终于出门稍低于9伏。

在另一方面,如果输入电压上升到13 V,LED2将开始发光,几乎全功率得到14 V。

的特征电压可以主要通过调整R1和R4的值来调整。

T2的基极 - 发射极二极管基本上只站在一个齐纳二极管。 T1的发射极 - 集电极路径被反相极化并且如果输入电压足够高 - T1会引起振荡,频率将正比于输入电压。 张弛振荡器停止循环,当输入电压变得如此之低,它不再能引起击穿沿发射极 - 集电极路径。

不是所有的小功率NPN晶体管显示出这种行为时,反相极化以类似的方式,但很多人。 BC337-40可以在相对较低的电压开始振荡,其它类型的一般需要一伏或两个以上。 如果实验,要小心,不要通过被测器件打眼:他们在9-12 V或根本没有振荡。
