LM317和L200软启动电源

来源 zen
浏览
发布时间 2014-05-04

两个软启动电源。输出电压缓慢上升至所期望的电压值。



LM317和L200软启动电源

LM317和L200软启动电源

输出电压缓慢上升,在5秒后达到15 V。

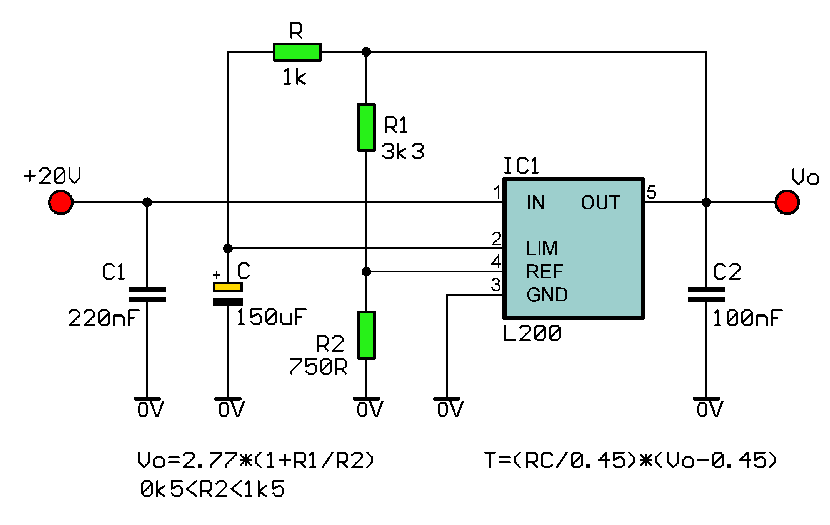

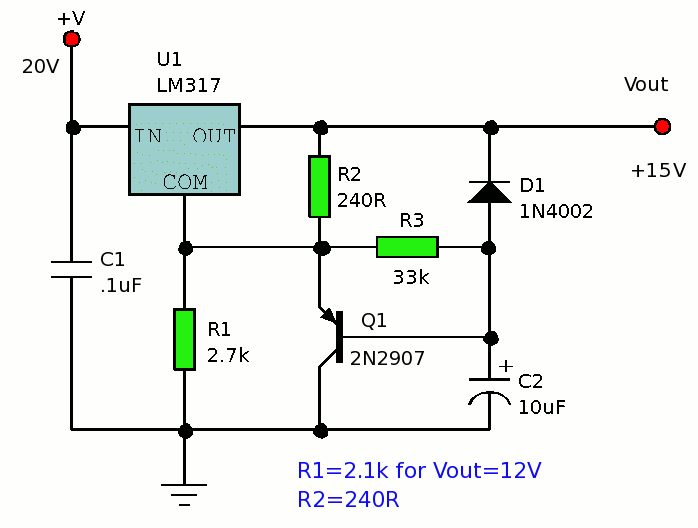

为了执行这个软启动功能,LM317稳压IC需要一个外部通用PNP晶体管,L200使用其内部比较器(引脚2)。

接通电源之后,在电解电容器的正侧的电压缓慢上升,三极管由最初的导通状态逐渐变为截止状态,从而在LM317的调整脚电压有一个逐渐上升的过程。在L200电路,相应的电解电容器的电压上升逐渐放松L200内部的电流调节环路。
