使用单个集成电路调节器一个简单的9伏2安培供应。

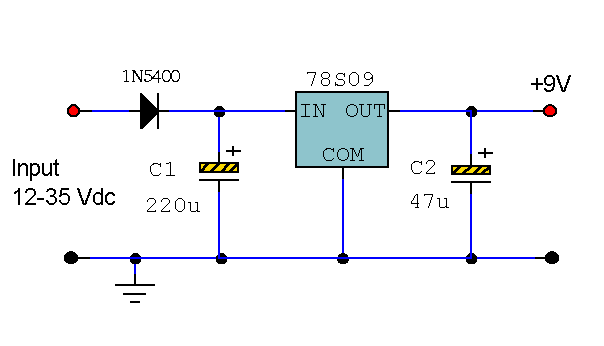

9伏2安培电源

笔记
有一点必须说一下这个电路。 所有的工作都是由监管机构进行。 该78S09可提供高达2安培连续输出,同时保持低噪音和非常稳定的电源

该电路将工作没有多余的成分,但对于反极性保护一个1N5400二极管是在由C1所提供的输入,额外的滤波提供。 输出级包括C2额外的滤波,如果供电的逻辑电路比一个100nF的电容也希望消除任何高频开关噪声。

标签: 电源, 78S09
