电容式麦克风前置放大器

麦克风放大器，适于任何驻极体电容式麦克风（ECM）或是动圈式麦克风，由分立元件制作。

注意事项：
两个晶体管应该是低噪声类型。在原电路中，我使用BC650C这是一个超低噪音的器件。这些晶体管是现在很难找到，但BC549C或BC109C是一个很好的替代品。该电路是自稳定，并会在大约电源电压的一半设置其静态工作点在Q2的发射极。这使得最大输出电压摆幅，同时最高动态范围。

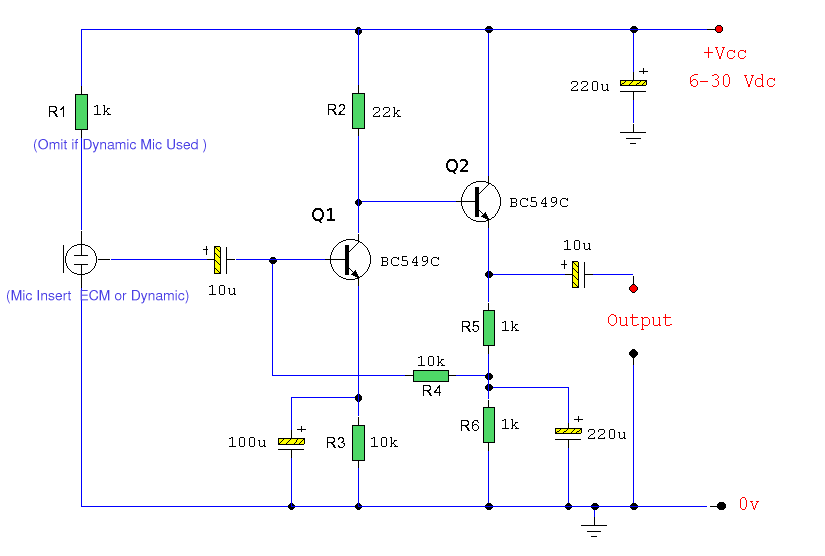

驻极体电容传声器（ECM）中包含一个非常敏感的麦克风元件和内部FET前置放大器，在该范围内的电源2V至10V直流电压是必要的。虽然电路图绘制出一个三端的ECM，但两个末端的ECM也可以使用。

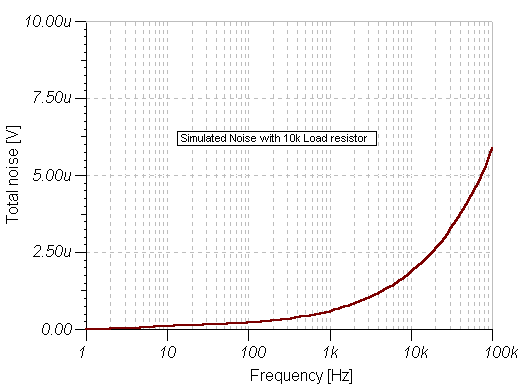

1k电阻限制了麦克风的电流。如果高于12伏特的直流电源电压被使用，这个电阻应增加至2K2，并且，如果是动圈式麦克风这个电阻是不需要的。Q1周围是第一级放大器运行在非常低的集电极电流。这个因素有助于非常高的总的信号噪声比和低的总输出噪声。Q1的发射极电阻由100u中实现的最大增益为这一阶段分离。横跨10K负载测量的放大器的噪声响应如下所示。请注意，此情节，麦克风由一个信号发生器替换。

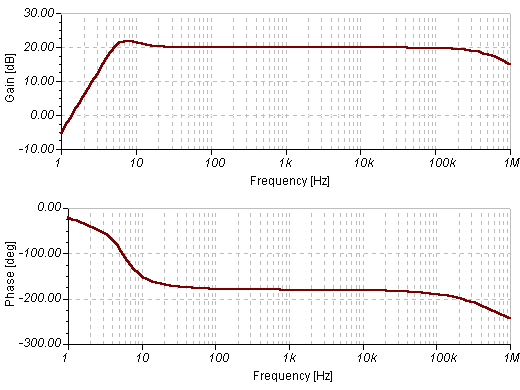

第二阶段，围绕Q2内置是直接耦合的，这最大限度地减少相移效应（电容和电感耦合方法引入），并实现从20Hz到100kHz的过度平坦的输出响应。跨越一个10k负载电阻测量的频率响应如下绘制采用12V电源模拟：

Q2的发射极电压也通过电阻耦合被反馈到Q1的基极。这也保证偏置稳定对温度的影响。Q2工作在射极跟随器模式，该级的电压增益小于1，但是，前置放大器的总电压增益约为100倍或20分贝如图所示。输出阻抗非常低，非常适合电缆传输，传输距离可达50米。因此，屏蔽电缆是没有必要的。

此前置放大器具有优异的动态范围，能应付从耳语什么的到一声大喝，但应注意，以确保辅助设备，如放大器不超载。
