高中低音三频段均衡器

来源 zen
发布时间 2014-05-05

用一个运算放大器创建具有低音、中音、高音控制的音调控制电路。

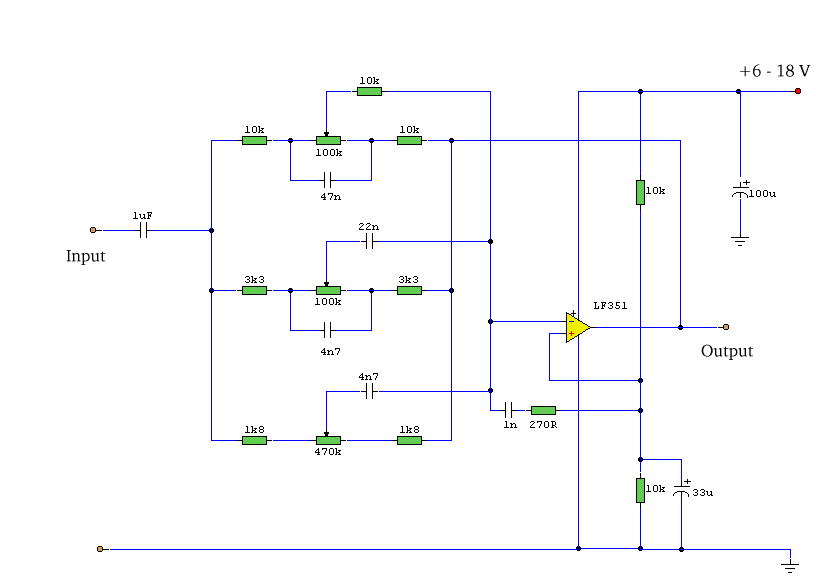

高中低音三频段均衡器


注意事项:
使用单个运算放大器这容易使均衡器提供了三个范围,低频、中频和高频音调控制。如电路图所示的元件值将在50Hz、1kHz和10kHz的频率提供约正负20分贝的增益。电源电压可以是从6伏到30伏。18伏的电源电压将达到增益20分贝的量。
