两个LM1778N构建四声道功放

来源 zen
浏览
发布时间 2014-05-05

这是一个四通道放大器非常适合与四声道设备的使用。没有音量控制,音频电平直接由声源设备控制。

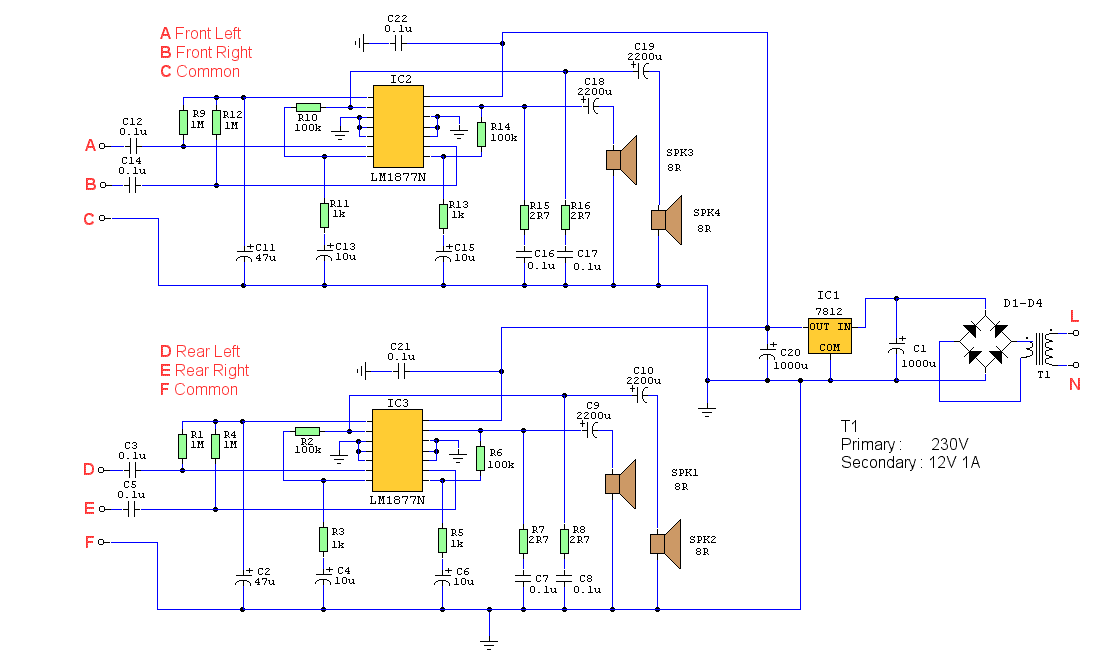

两个LM1778N构建四声道功放

两个LM1778N集成电路构成两个独立的双声道放大器。总增益由R14/R13和R6/R5控制。我的房间使用较小的高保真扬声器,音量太大声,所以我减少了R14和R6到33K。由R7,C7,R8,C8,R15,C16,R16,C17组成的ZOBEL网络防止不稳定,可以用长喇叭线。

输入阻抗高达1M,应该使用屏蔽电缆与声源连接,在我的情况下我在A和C,B和C,D和F,E和F之间跨接10K电阻,这提供了一个直流接地路径和较高的抗干扰能力。如果不稳定确实发生,那么你会发现声音失真和LM1877N将烫手。
