分立元件构建音频电平表

来源 zen
浏览
发布时间 2014-05-05

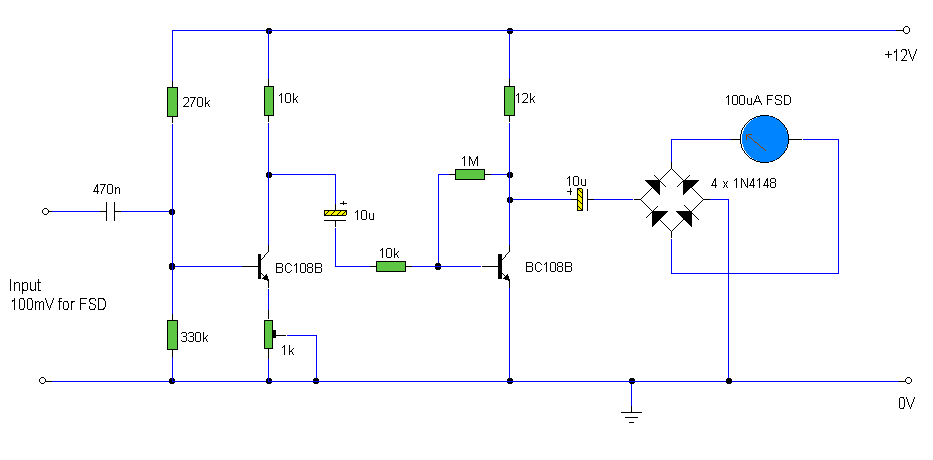

由分立元件构建音频电平表电路,可以用一个100uA表头与该电路连接。

分立元件构建音频电平表

该电路具有约20Hz到50KHZ的平坦响应。输入灵敏度为100mV,为100uA表头一个满刻度偏转。电路建立在两个共发射极放大器,第一级发射极有一个可调电阻,它可以被调整。最后阶段被偏置在大约一半的电源电压,使得可以到达最大交流电压摆幅。音频频率,都可以通过10u中的隔直流电容器和全波桥式整流器的信号转换为一个可变直流电压。
