分立元件功放虽然制作较为复杂,对理解功率放大原理却有很大帮助,现为两款分立元件功放电原理图,正负双电源OCL电路模式,元件参数均已标出,供电子爱好者制作参考。

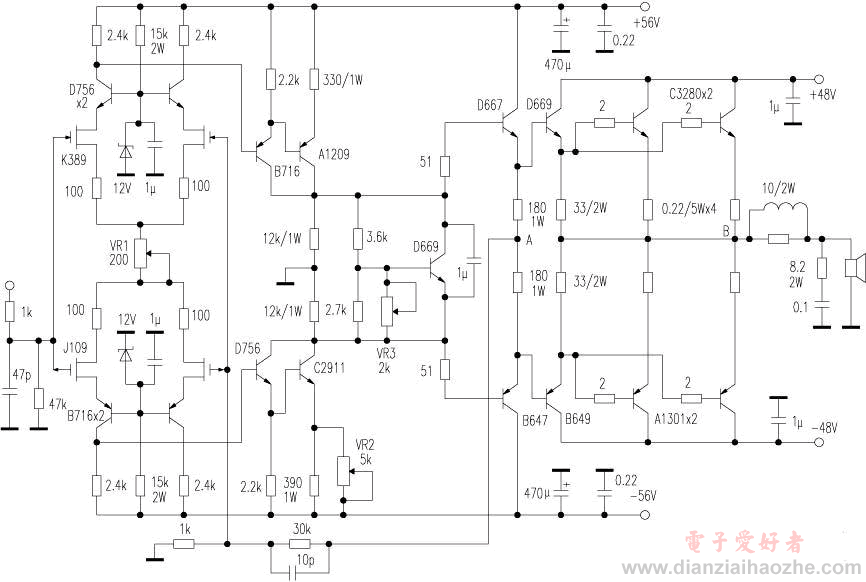

1、12管双极型晶体管OCL功率放大电路(点击电路图放大)

12管双极型晶体管OCL功率放大电路

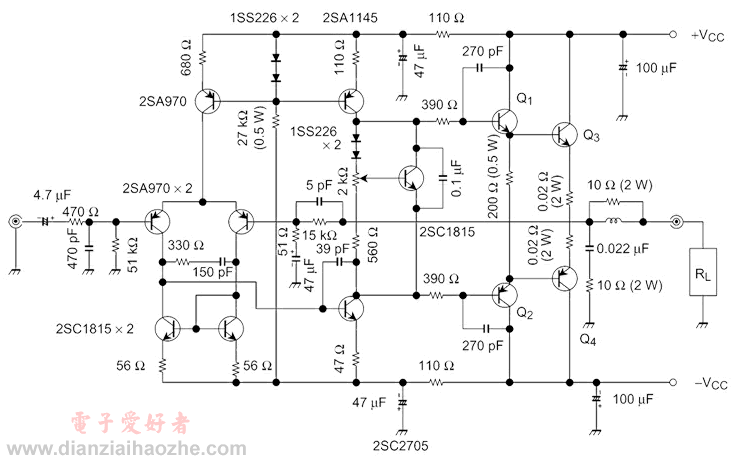

2、双极型晶体管、场效应晶体管混合OCL功率放大电路(点击电路图放大)

双极型晶体管、场效应晶体管混合OCL功率放大电路
