LM1036N音调控制电路

来源 electronic
浏览
发布时间 2014-05-13

这是一个应用在立体声音响设备的音调控制电路,使用一个LM1036N集成电路,具有低音控制、音量控制、响度补偿、平衡控制、高音控制功能。低音、高音、音量、平衡四个控制端采用直流电平控制,这适合通过远程控制或者数字电路控制。

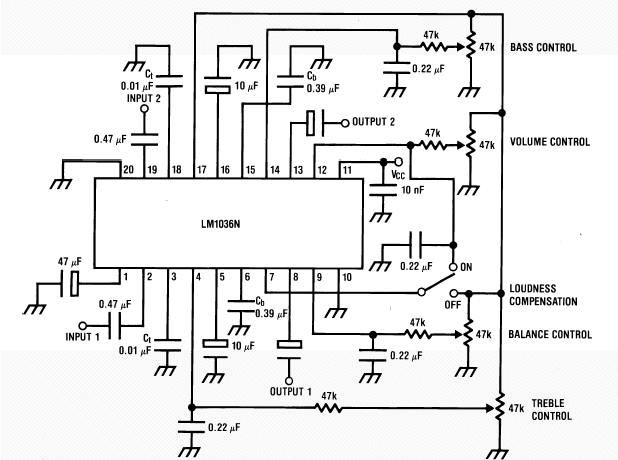

LM1036N音调控制电路

功能特色

电源电压范围,9V至16V
大音量控制范围,75分贝典型
音调控制,15分贝典型
信道分离,75分贝典型
低失真,0.06%典型的在0.3 Vrms的输入电平
高的信噪比,80分贝典型的在0.3 Vrms输入电平
很少的外部元件

注:电源电压VCC 9V至16V,输出电容器10uF/25V的电解电容。
