简单的高低音调控制电路
发布时间 2014-05-02
这里有一个电路设计,一个有吸引力的简单的音调控制电路。这个电路是被动式的,它不需要电源,对音频电平没有放大作用,并且有一定的削弱。

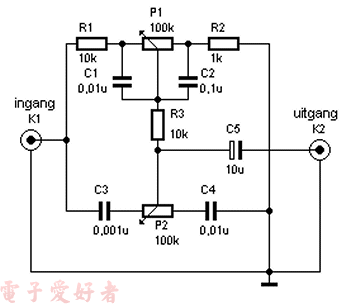

可以看出,该电路被构造成两个T形过滤器,以同样的方式作为灵活的低音和高音音调控制。两个T型过滤器左臂连接到音频输入端,右臂连接到地,中心点连接输出端。
P1和P2控制低音高音。想听到更多的低音,你应该把P1向R1的方向移动。而相比之下,更多的高音,你应该在向C3的方向移动P2。
当然,这并不是一个高质量的音调控制电路,但它最适合用于小型放大器,如250毫瓦的放大器。需要注意的是电路工作在线路电平,他们必须进入最后放大阶段再行输出!
R1, R3 = 10 kΩ
R2 = 1 kΩ
P1, P2 = 100 kΩ
C1, C4 = 10 nF
C2 = 100 nF
C3 = 1 nF
C5 = 10 µF
