150W调频广播发射机功放

来源 电子DIY
浏览
发布时间 2014-05-14

这是一台150W调频发射机放大器,88-108MHz频段。该放大器有两个放大阶段,使用BLF244场效应晶体管的第一阶段,需要0.5-1瓦RF输入功率,以获取约20瓦特输出功率,驱动最后放大阶段的SD1407可以获取接近200瓦的输出功率。这样的设计或更多或更少的宽带,我添加两个可变电容器在每个阶段获得最佳匹配。确保最后阶段SD1407后的微调和电容器是一种高电压类型,至少200V。在此放大器的电源可以通过使用电位器到BLF244场效应调节偏置电压而变化。我添加了一个齐纳二极管上的偏置电源,以保护三极管的太多偏置电压。

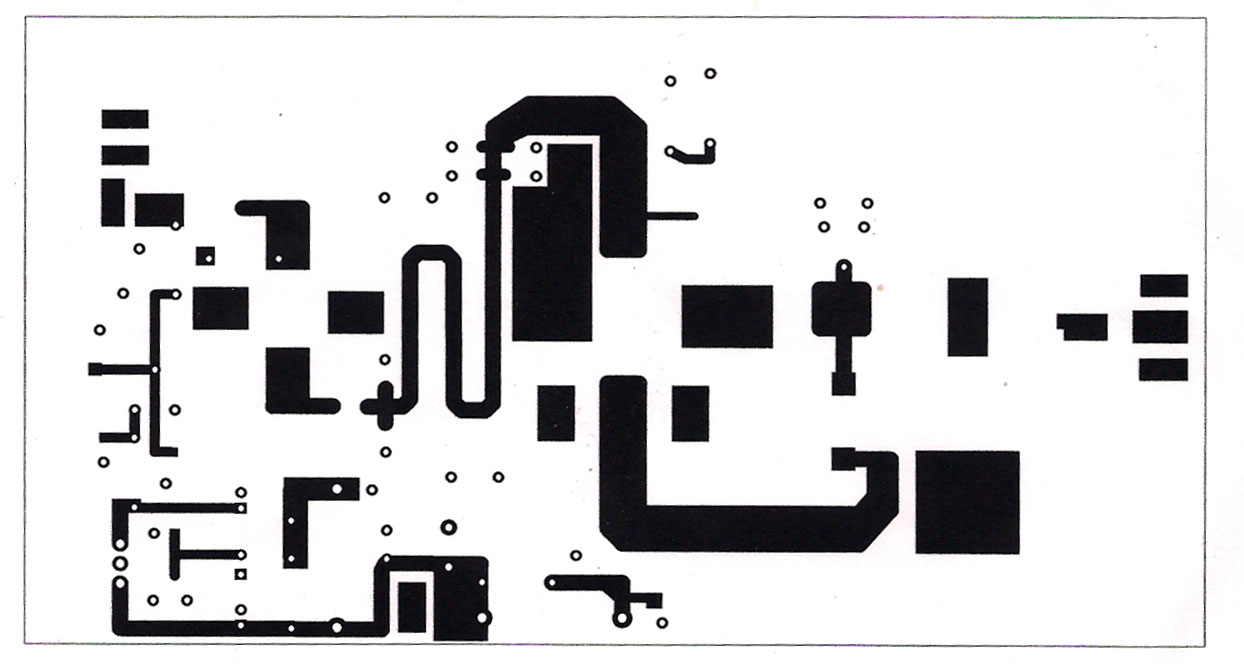

150W调频广播发射机功放

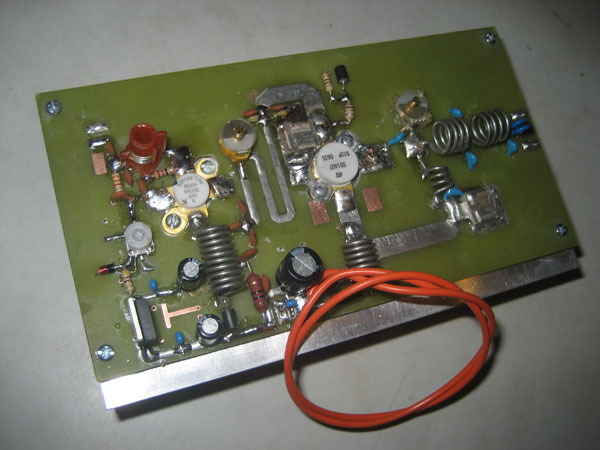

150W调频广播发射机功放

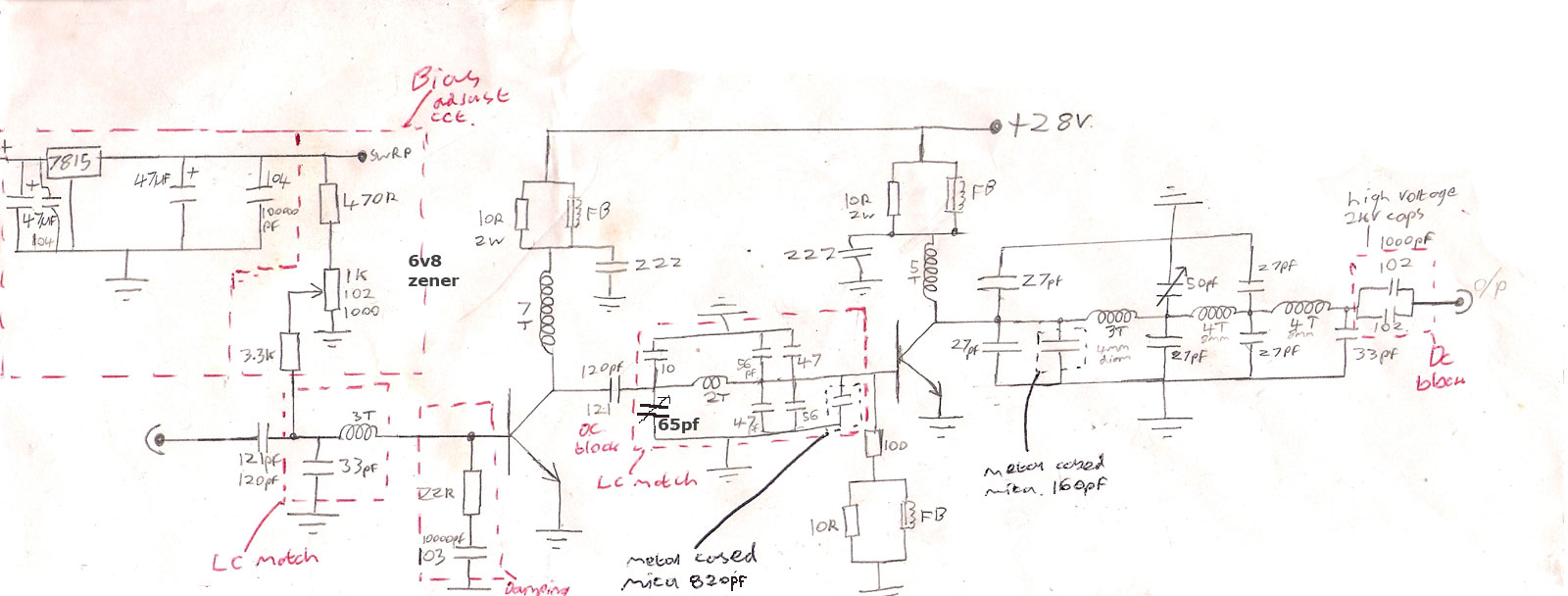

150W调频广播发射机功放
