声音操作开关(声控开关)

来源 电子DIY
浏览
发布时间 2014-05-18

这个敏感的声音操作开关(声控开关)可以连接动圈式无源送话器工作,或者可以用驻极体有源麦克风使用(需要R1,2.2K至10k之间)。

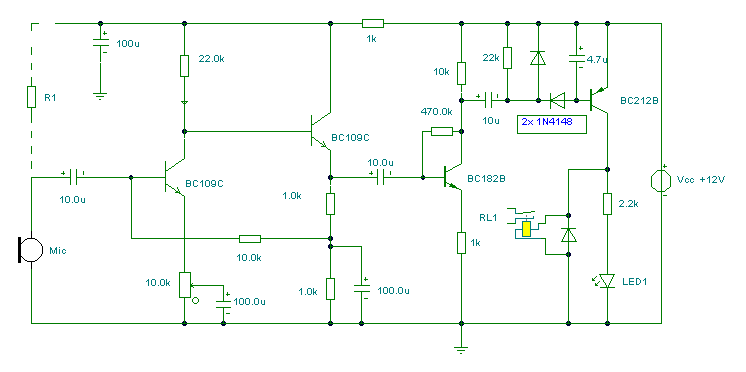

声音操作开关(声控开关)

两个BC109C晶体管构成音频前置放大器,其中由10K预置控制增益。该输出由一个BC182B晶体管进一步放大。为了增强稳定性,前置放大器电源部分增加一个1K电阻和100uF去耦电容。在BC182B的集电极音频电压是由两个1N4148二极管和4.7u电容器整流。该直流电压直接驱动BC212B晶体管和操作继电器和LED灯。

应当指出,该电路不锁存,继电器和LED灯响应在音频峰值瞬时。如果需要延时操作,可以参考:声控LED灯(延时),拍手开关

标签: 开关, 声控开关
