双运放立体声耳机放大器

来源 电子DIY
浏览
发布时间 2014-05-17

很简单的便携式耳机放大器,使用一个OPA2132PA双运放。

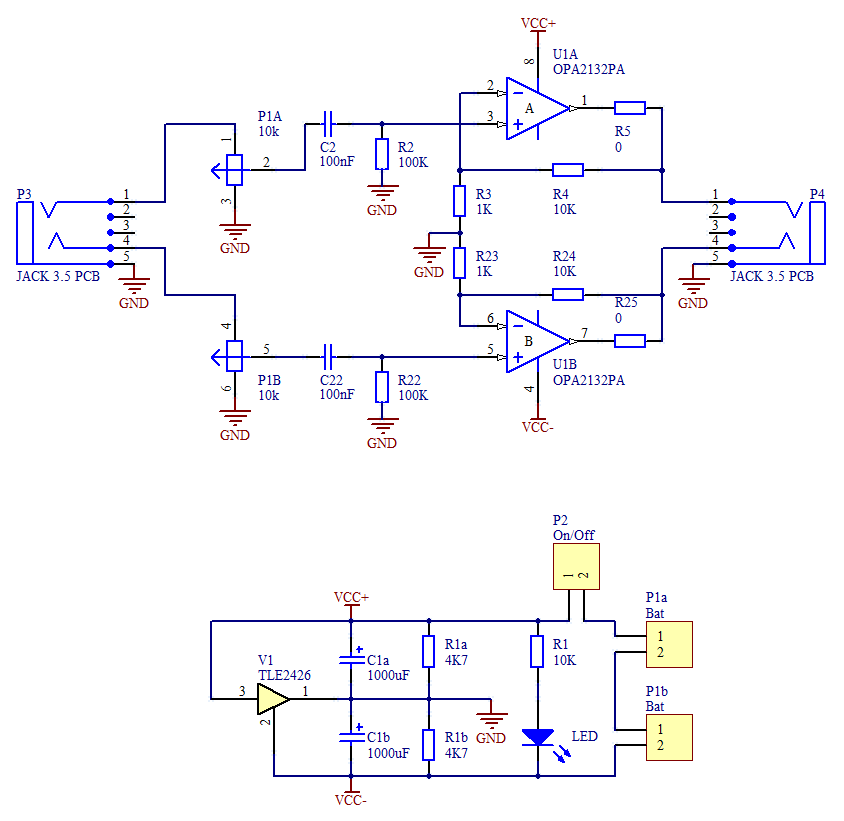

双运放立体声耳机放大器

OPA2132PA运算放大器需要双电源供电,从±2.5V到±18V。对于本电路创建双电源有两个可能性。一是使用无源电压分压器,由两个电阻R1a和R1b。在这种情况下,有必要使用两个电解电容器C1a和C1b提升瞬态响应。第二个可能性是使用德州仪器(TI)的电源分离器TLE2426精密虚拟地芯片。在这种情况下,有必要只连接一个电容在VCC +和VCC-之间。
