TDA2030 - 14W单芯片功率放大器

来源 电子DIY
浏览
发布时间 2014-05-19

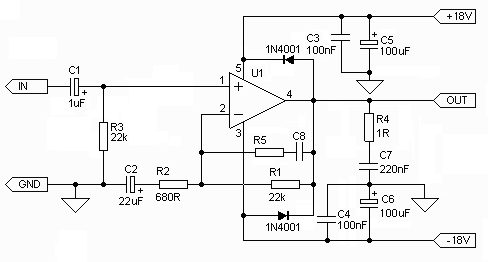

在有些情况下,需要建立一个非常简单的(和相对便宜的)功率放大器实例。该TDA2030是一种单芯片功率放大器能够输出14W至4欧姆扬声器,用少量的外部元器件,可用于几乎任何你能想到的应用电路。

TDA2030 - 14W单芯片功率放大器

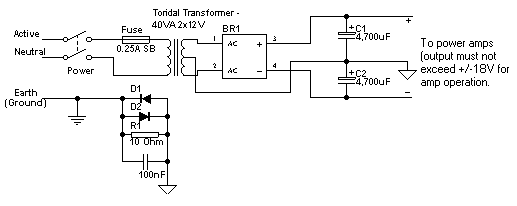

TDA2030放大器的电源部分,这是一个简单的±18V双电源

TDA2030 - 14W单芯片功率放大器
