JLH A类放大器
来源 电子DIY
发布时间 2014-05-18

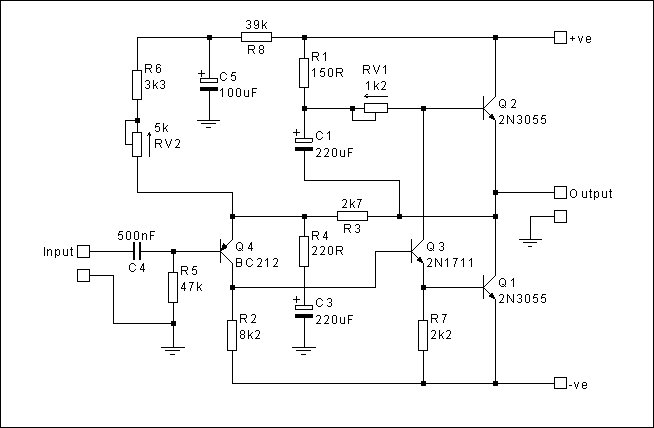

分立元件音频功率放大器,使用±22V电源,2A的静态电流,输出功率:10W(16欧姆),20W(8欧姆),15W(4欧姆)和10W(2欧姆)。
输出晶体管最好有4MHz的或更高的截止频率,虽然许多放大器已被成功地与3MHz的设备(或更低)使用。

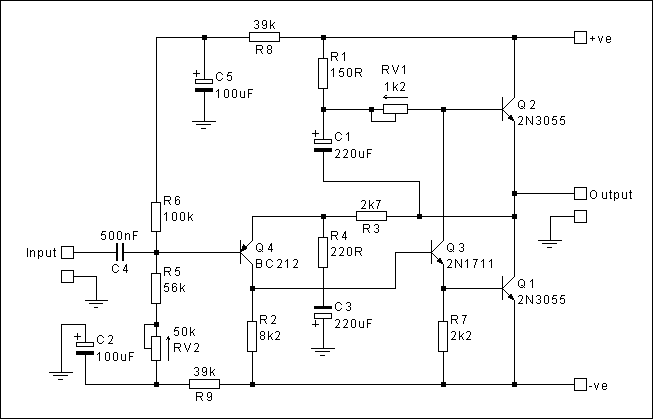

<< JLH A类放大器另一版本>> 高保真立体声耳机放大器
分立元件音频功率放大器,使用±22V电源,2A的静态电流,输出功率:10W(16欧姆),20W(8欧姆),15W(4欧姆)和10W(2欧姆)。
输出晶体管最好有4MHz的或更高的截止频率,虽然许多放大器已被成功地与3MHz的设备(或更低)使用。
