700W音频功率放大器

来源 电子DIY
浏览
发布时间 2014-05-17

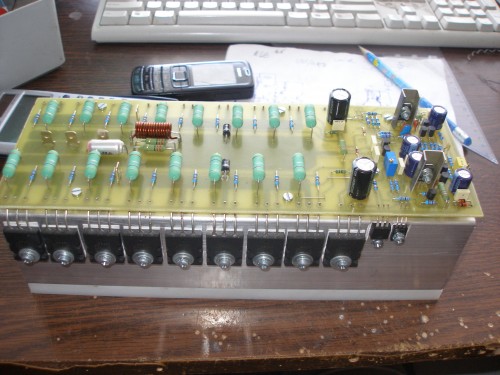

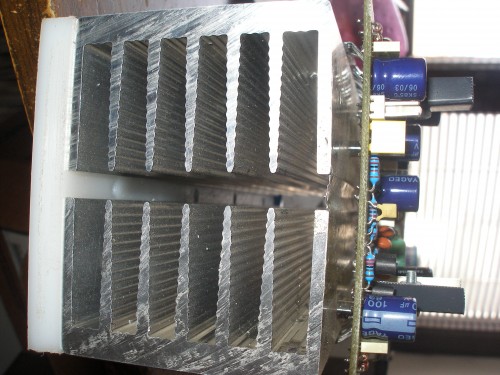

下面的音频功率放大器基于2SC5200和2SA1943输出功率晶体管,可以提供高达700W输出功率。机械设计是比较简单的,晶体管被放置在两个冷却型材上,高度66毫米,宽度44毫米,整体长260mm。晶体管从印刷电路板的底部焊接。

700W音频功率放大器

技术参数:

  • 输出:680W/2R,450W/4R,260W/8R
  • 最小扬声器阻抗:2R
  • 带宽:10-180000Hz/-3dB
  • 最大允许电压:最大+ /-80V
  • 熔断器:2个15A
  • 最大输入灵敏度:1.1 V
  • 压摆率:35V/us

700W音频功率放大器

700W音频功率放大器

700W音频功率放大器
