TBA820M通用2瓦立体声功率放大器

来源 电子DIY
浏览
发布时间 2014-05-18

电子爱好者必须是有一个通用的音频功率放大器。放大器应该是结构简单,坚固耐用,易于维修,便携式,低功耗和电池供电。以上述考虑,我给你的全PCB设计,基于TBA820M的该放大器版本。它的额定输出功率2W。我一直在使用这个电路已经十多年,个人还是惊讶于它的耐久性,短路和过度驱动它都能经受。

TBA820M通用2瓦立体声功率放大器

我不知道TBA820M是否仍然在生产,因此在您的国家它可能是过时的,很难找到。但是,如果在当地的电子商店你发现它,购买十几个,会值得的。可以在需要一个功率放大器的任何地方使用这个电路的简化,缩小版。

技术参数:

电源电压:3〜16伏特
负载阻抗:4〜16欧姆
输出功率:2瓦RMS
增益40分贝(X100)

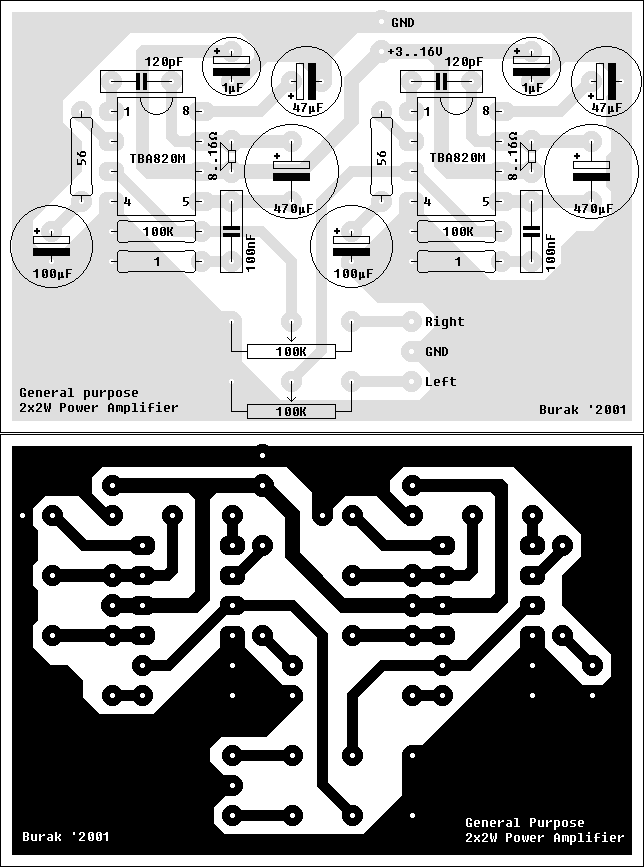

这里是用于两个信道的PCB设计。我试图使它尽可能的小,但音量控制电位器花了很大的空间。在一个特殊设计,它的占据面积也可以省略。同时高品质的小型电容的使用可以帮助你进一步减小电路规模。您可以下载这个PCB设计为TIFF文件,该文件是准备要打印在300dpi。

TBA820M通用2瓦立体声功率放大器

印刷电路板的蚀刻工序后,焊接所有的组件。请使用IC插座,如果调试中检查不出来故障原因,以便能够改变TBA820M。下面是一张完成的电路照片,已有多年。

TBA820M通用2瓦立体声功率放大器
