分立元件275W音频功率放大器

来源 电子DIY
浏览
发布时间 2014-05-17

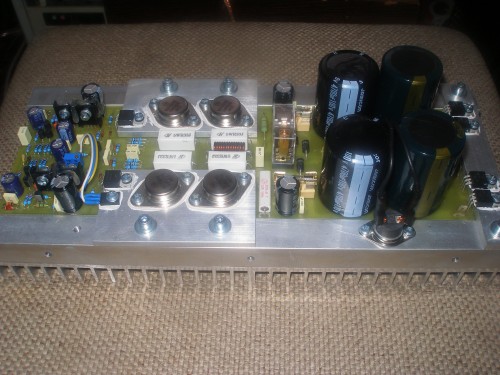

该音频功率放大器的设计包括了电源整流滤波和保护电路,防止放大器输出直流电压和延迟扬声器连接。全部电路被设计到一个电路板上,作为机械设计,可能是复杂的,但它的音质会令你感到欣慰。

技术参数:
输出功率:275W(当电源+-66V)
最小扬声器阻抗:4欧姆
压摆率:35V/us
带宽:8-150000赫兹/-3dB
最大允许电压:+-65V
过滤器容量:2×15G / 80V
直流保护灵敏度:+ /-2V
扬声器延迟连接:2秒
熔断器:2X 6.3 A / F
最大输入灵敏度:1.55 V

分立元件275W音频功率放大器

分立元件275W音频功率放大器

分立元件275W音频功率放大器

分立元件275W音频功率放大器

分立元件275W音频功率放大器

分立元件275W音频功率放大器
