TDA7294音频AB类功率放大器

来源 电子DIY
浏览
发布时间 2014-05-19

TDA7294集成电路是用作高保真的音频AB类功率放大器。它可以驱动4欧姆或8欧姆扬声器,连接8欧姆扬声器时将提供50瓦输出功率,0.1%的THD。

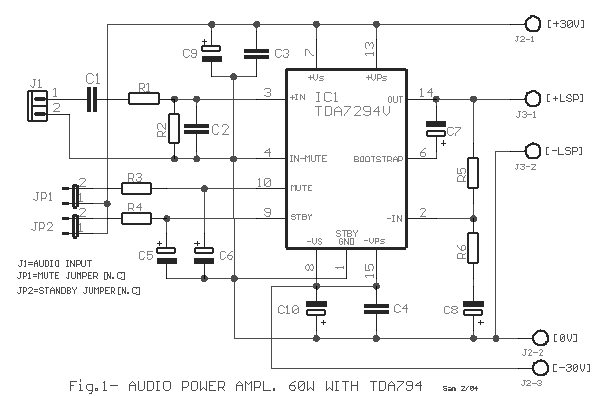

TDA7294音频AB类功率放大器

你必须为TDA7294安装一个足够大的散热器。引脚10是静音输入,引脚9提供了待机模式。选择待机模式下静音应该总是发生。该IC具有内部热保护,在145℃导致静音削减,在150°C放大器进入待机状态。TDA7294集成电路散热器内部连接到负电源轨,如果该模块被安装在一个接地的金属外壳内,然后IC必须从散热片绝缘。如果没有,负电源轨将被短路到地。
