具有过压保护的5V电源

来源 电子DIY
浏览
发布时间 2014-05-19

对于使用TTL集成电路的电源电压稳定性要求是比较高的,额定5V供电的芯片略有增加工作电压就可能会损坏IC。单独使用熔断器并不能解决问题,因为一个瞬态高电压可能只需要几毫秒就足够将IC损坏。

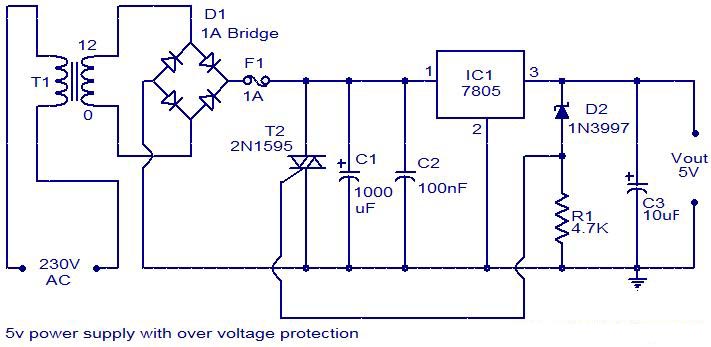

具有过压保护的5V电源

在这个电路5V稳压由7805完成,简化电路。过压保护方案使用一个双向可控硅短路电源的设计。熔断器的熔断时间不是一个问题,因为该电源被双向可控硅短路后输出电压将为零。当输出电压超过5.6伏,齐纳二极管D2导通,双向可控硅被触发作为一个闭合的开关,使电路短路。当输出电压下降到零,保险丝被烧掉。由于双向可控硅从截止到导通只需要几微秒时间,能够有效保护TTL集成电路或在负载电路中的任何其他这样的电压敏感元件免受损坏。

注意事项:
如果1A整流桥无法找到,使用四个1N4007二极管代替。
触发电压可以通过改变D2的值被改变。
所有电容的电压额定值必须至少25V。
变压器T1可以是一个230 V AC初级,次级12V,2A降压变压器。
