40V 2A LM317外加功率管稳压电源

来源 电子DIY
浏览
发布时间 2014-05-19

一个很好的稳压电源,是通过优秀的LM317T可调稳压器芯片简单地增加一个PNP功率晶体管来实现。这样一来该电路能够提供至少2A安培40V的电源输出。

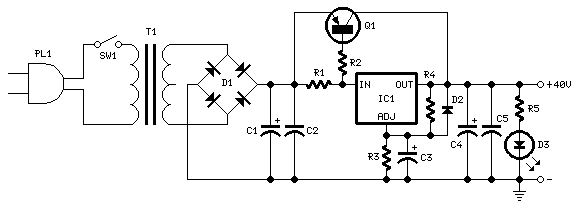

40V 2A LM317外加功率管稳压电源

R1__3R9 1或2W电阻
R2__22R 1/4W电阻
R3__6K8 1/4W电阻
R4__220R 1/4W电阻
R5__4K7 1/2W电阻

C1__3300μF 50V电解电容(或4700μF 50V)
C2,C5__100nF 63V涤纶电容器
C3__10μF63V电解电容
C4__220μF50V电解电容

D1__整流桥100V 4A
D2__1N4002 200V 1A二极管
D3__LED任何类型和颜色

IC1__LM317T三端可调稳压器

Q1__TIP42A 60V 6A PNP晶体管

SW2__SPST电源开关

T1__230V,35-36V(中心抽头),50-75VA电源变压器

PL1__电源插头与电源线
